Тема: Як вияснити ножки трансформатора?

В мене згорів супутниковий тюнер і я вирішив пустити його на запчастини.

Зіткнувся з такою проблемою, не знаю на які ножки подавати 220.
Перерив весь нет не найшов схуму до його трансформатора...

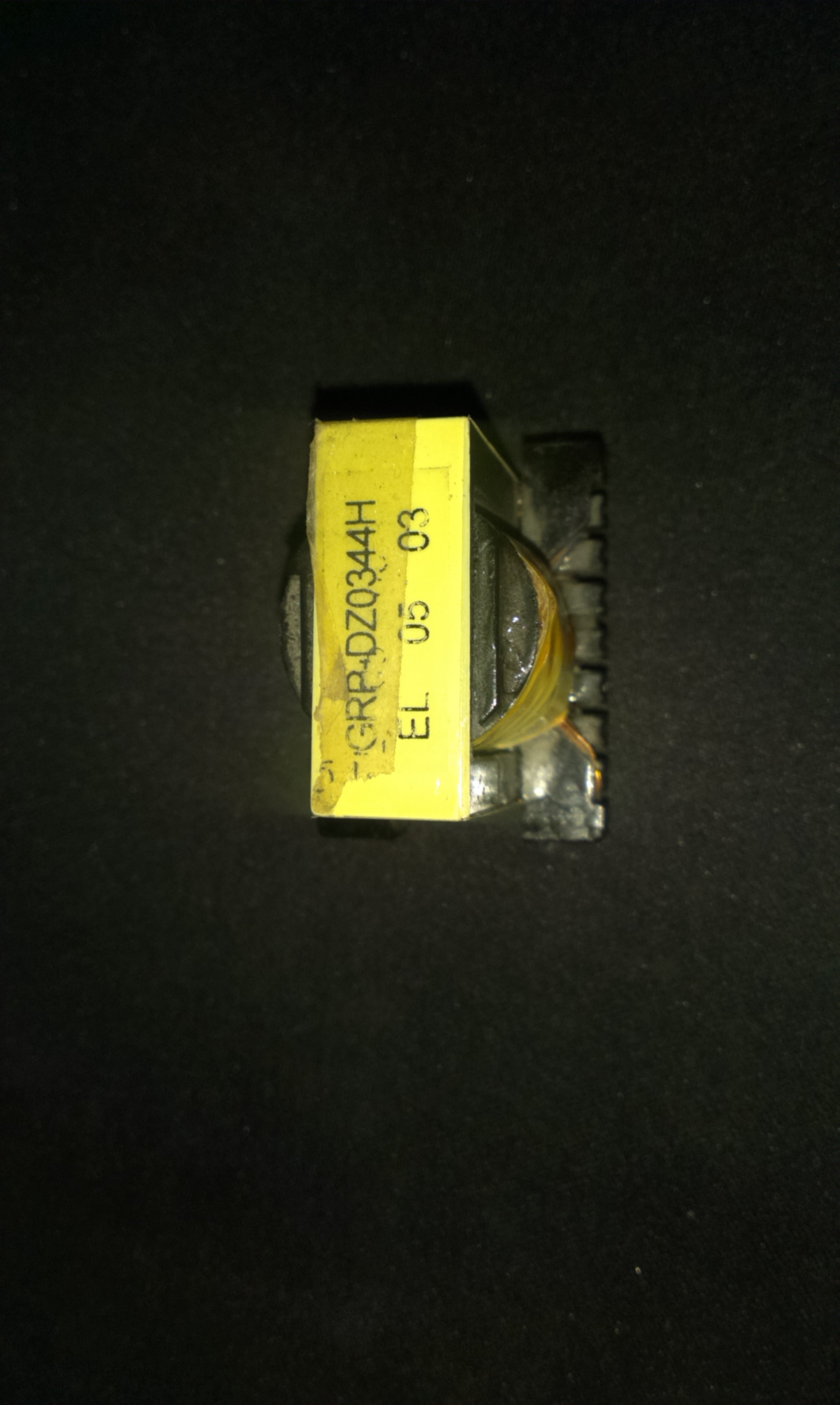

Ось що на ньому написано було:

GRP-DZ0344H
El 05 03

Ось скріни:

Post's attachments

IMAG0075[1].jpg 563.94 kb, 368 downloads since 2014-06-20

2

Re: Як вияснити ножки трансформатора?

220 подається на найтовщий дріт :)

3

Re: Як вияснити ножки трансформатора?

0xDADA11C7 написав:

220 подається на найтовщий дріт :)

пізно я вже спалив)

Подякували: 0xDADA11C7, quez2

4

Re: Як вияснити ножки трансформатора?

А нащо вам подавати напругу на тюнер який ви вирішили пустити на запчастини?

5

Re: Як вияснити ножки трансформатора?

а хіба там не імпульсний блок живлення?

6

Re: Як вияснити ножки трансформатора?

0xDADA11C7 написав:

220 подається на найтовщий дріт :)

Хіба? Найтовщий має малий опір. А мережева обмотка має мати найбільший опір(якщо трансформатор понижаючий). Тому вона не завжди найтовстіша, а навпаки часто вона тонша за інші.

7

Re: Як вияснити ножки трансформатора?

drWoZD написав:

Хіба? Найтовщий має малий опір.

Те, що у такого дроту більший опір, не грає ніякої ролі, навпаки, товстіший провід може витримати більшу напругу, не перегорівши.

А мережева обмотка має мати найбільший опір(якщо трансформатор понижаючий). Тому вона не завжди найтовстіша, а навпаки часто вона тонша за інші.


Ви абсолютно неправильно розумієте принцип роботи трансформатора.

8

Re: Як вияснити ножки трансформатора?

Опір дійсно в роботі трансформатора ролі, як такої, не грає.

quez написав:

навпаки, товстіший провід може витримати більшу напругу, не перегорівши.

Дріт перегорає не через напругу а через струм, так як фактичну теплову дію робить струм.
Поправте якщо неправильно:
Змінний струм в первинній обмотці створює змінне магнітне поле. Завдяки магнітопроводу аоно діє на вторинну і в ній виникає ЕРС. Якщо взяти ідеальний трансформатор то потужність яку він бкрк з мережі рівна потужності яку він видає, передаточне число(якщо так можна сказати) визначається кількістю витків. Якщо взяти наприклад трансформатор 220-12 з потужністю 10 Вт. то в первинній обмотці буде протікати струм 0.045 А, а в вторинній  0.83 А. таким чином первинна буде довга але тонка, а вторинна коротша, але товстіша

Подякували: ping, HetmanNet2

9

Re: Як вияснити ножки трансформатора?

Дріт перегорає не через напругу а через струм, так як фактичну теплову дію робить струм.

Забув чиїм іменем названий закон Q = IU = I^2*R = U^2/R. З нього можна бачити, що роль грає як напруга, так і струм, просто зазвичай напруга одна й та ж, тому використовують другу формулу. В гіпотетичних мережах зі сталим струмом користувалися б третьою.

Змінний струм в первинній обмотці створює змінне магнітне поле. Завдяки магнітопроводу аоно діє на вторинну і в ній виникає ЕРС. Якщо взяти ідеальний трансформатор то потужність яку він бкрк з мережі рівна потужності яку він видає, передаточне число(якщо так можна сказати) визначається кількістю витків. Якщо взяти наприклад трансформатор 220-12 з потужністю 10 Вт. то в первинній обмотці буде протікати струм 0.045 А, а в вторинній  0.83 А. таким чином первинна буде довга але тонка, а вторинна коротша, але товстіша

А теплота все ж однакова буде виділятись. Грубший провід матиме перевагу в тому плані, що тепло краще розсіюватиметься.

10

Re: Як вияснити ножки трансформатора?

quez написав:

Дріт перегорає не через напругу а через струм, так як фактичну теплову дію робить струм.

Забув чиїм іменем названий закон Q = IU = I^2*R = U^2/R. З нього можна бачити, що роль грає як напруга, так і струм, просто зазвичай напруга одна й та ж, тому використовують другу формулу. В гіпотетичних мережах зі сталим струмом користувалися б третьою.

Змінний струм в первинній обмотці створює змінне магнітне поле. Завдяки магнітопроводу аоно діє на вторинну і в ній виникає ЕРС. Якщо взяти ідеальний трансформатор то потужність яку він бкрк з мережі рівна потужності яку він видає, передаточне число(якщо так можна сказати) визначається кількістю витків. Якщо взяти наприклад трансформатор 220-12 з потужністю 10 Вт. то в первинній обмотці буде протікати струм 0.045 А, а в вторинній  0.83 А. таким чином первинна буде довга але тонка, а вторинна коротша, але товстіша

А теплота все ж однакова буде виділятись. Грубший провід матиме перевагу в тому плані, що тепло краще розсіюватиметься.

Це закон Джоуля-Ленца.
Жаль що я не можу пояснити свою позицію( Тож щоб не псувати собі нерви я нічого доводити вам не буду.

Подякували: adonis6294571

11

Re: Як вияснити ножки трансформатора?

Ну а що, найзручніша позиція. Я д’Артаньян, а ви всі поголовно Рішельє.

12

Re: Як вияснити ножки трансформатора?

quez написав:

Ну а що, найзручніша позиція. Я д’Артаньян, а ви всі поголовно Рішельє.

Ні не так. Просто я наперевірявся силових трансформаторів і знаю те що знаю. Але пояснювати не вмію. Тому я не зможу пояснити і довести свою позицію, через що подальші розмови марні. Єдине що я можу це взяти 3 трансформатори які в мене десь валяються і показати вам їх обмотки

13 Востаннє редагувалося ping (21.06.2014 08:43:30)

Re: Як вияснити ножки трансформатора?

drWoZD написав:
0xDADA11C7 написав:

220 подається на найтовщий дріт :)

Хіба? Найтовщий має малий опір. А мережева обмотка має мати найбільший опір(якщо трансформатор понижаючий). Тому вона не завжди найтовстіша, а навпаки часто вона тонша за інші.

+1

на фото - 220 В на 36 В
http://zyabkin.com.ua/adms/products_pictures/big_kat_1.jpg

P1=P2

P1=U1*I1

P2=U2*I2

очевидно, що при нижчій напрузі на вторинній обмотці буде протікати сильніший струм.
а що таке струм - це напрямлений рух електричних зарядів.
у випадку металу - носіями зарядів виступають електрони.
чим тонший провідник - тим менше їх може протиснутися через нього.
оскільки у вторинній обмотці струм більший , то і доводиться її виконувати з товстішого проводу - щоб всі електрони помістилися :)
бо коли вони не поміщаються , то починають сильно тертися об атоми кристалічної решітки, а від тертя вона нагрівається і обмотка перегорає :)

ну і насамкінець - ті, хто продовжує впиратися , поки не побачить на власні очі - хай підійде і подивиться на будь-який зварювальний апарат трансформаторного типу.
якщо не хочеться знімати кришку і дивитися на обмотки - можна просто глянути - які проводи йдуть до апарату  від розетки, а які від апарату до тримача зварювального електроду
(довідка - для зварювання використовується напруга 27-35 Вольт, струм 90 - 500 А (чим товстіший метал - тим товстіший електрод і тим сильніший струм))

Подякували: HetmanNet, 0xDADA11C7, adonis6294573

14

Re: Як вияснити ножки трансформатора?

0xDADA11C7 написав:

220 подається на найтовщий дріт :)

Пан так жартує ?  *FACEPALM*

15

Re: Як вияснити ножки трансформатора?

quez написав:
drWoZD написав:

Хіба? Найтовщий має малий опір.

Те, що у такого дроту більший опір, не грає ніякої ролі, навпаки, товстіший провід може витримати більшу напругу, не перегорівши.

А мережева обмотка має мати найбільший опір(якщо трансформатор понижаючий). Тому вона не завжди найтовстіша, а навпаки часто вона тонша за інші.


Ви абсолютно неправильно розумієте принцип роботи трансформатора.

Напишіть це на табличці і сфоткайтеся з нею, а потім надішліть мені, повішу поряд з іншими "мудрецями" і на форумі електриків запостю, щоб ті теж оцінили глибину ваших знань фізики і особливо електротехніки.

16

Re: Як вияснити ножки трансформатора?

drWoZD написав:

Опір дійсно в роботі трансформатора ролі, як такої, не грає.

quez написав:

навпаки, товстіший провід може витримати більшу напругу, не перегорівши.

Дріт перегорає не через напругу а через струм, так як фактичну теплову дію робить струм.
Поправте якщо неправильно:
Змінний струм в первинній обмотці створює змінне магнітне поле. Завдяки магнітопроводу аоно діє на вторинну і в ній виникає ЕРС. Якщо взяти ідеальний трансформатор то потужність яку він бкрк з мережі рівна потужності яку він видає, передаточне число(якщо так можна сказати) визначається кількістю витків. Якщо взяти наприклад трансформатор 220-12 з потужністю 10 Вт. то в первинній обмотці буде протікати струм 0.045 А, а в вторинній  0.83 А. таким чином первинна буде довга але тонка, а вторинна коротша, але товстіша

Як раз не можна бо та величина вже має назву: коефіцієнт трансформації

Подякували: drWoZD1

17

Re: Як вияснити ножки трансформатора?

quez написав:

Дріт перегорає не через напругу а через струм, так як фактичну теплову дію робить струм.

Забув чиїм іменем названий закон Q = IU = I^2*R = U^2/R. З нього можна бачити, що роль грає як напруга, так і струм, просто зазвичай напруга одна й та ж, тому використовують другу формулу. В гіпотетичних мережах зі сталим струмом користувалися б третьою.

Змінний струм в первинній обмотці створює змінне магнітне поле. Завдяки магнітопроводу аоно діє на вторинну і в ній виникає ЕРС. Якщо взяти ідеальний трансформатор то потужність яку він бкрк з мережі рівна потужності яку він видає, передаточне число(якщо так можна сказати) визначається кількістю витків. Якщо взяти наприклад трансформатор 220-12 з потужністю 10 Вт. то в первинній обмотці буде протікати струм 0.045 А, а в вторинній  0.83 А. таким чином первинна буде довга але тонка, а вторинна коротша, але товстіша

А теплота все ж однакова буде виділятись. Грубший провід матиме перевагу в тому плані, що тепло краще розсіюватиметься.

Q=IUt=I^2Rt
Час чому забув?

18

Re: Як вияснити ножки трансформатора?

Так як весь спір навколо мого фаху, а мені лінь друкувати купу тексту, то просто скажу що пан ping і drWoZD праві і заслуговують визнання, а пан quez і0xDADA11C7 барани у фізиці і електротехніці тому їх слухати є небезпечно для власного життя.

Подякували: adonis6294571

19

Re: Як вияснити ножки трансформатора?

HetmanNet написав:
quez написав:
drWoZD написав:

Хіба? Найтовщий має малий опір.

Те, що у такого дроту більший опір, не грає ніякої ролі, навпаки, товстіший провід може витримати більшу напругу, не перегорівши.

А мережева обмотка має мати найбільший опір(якщо трансформатор понижаючий). Тому вона не завжди найтовстіша, а навпаки часто вона тонша за інші.


Ви абсолютно неправильно розумієте принцип роботи трансформатора.

Напишіть це на табличці і сфоткайтеся з нею, а потім надішліть мені, повішу поряд з іншими "мудрецями" і на форумі електриків запостю, щоб ті теж оцінили глибину ваших знань фізики і особливо електротехніки.

Вже вдруге ви переходите на особистості, не наводячи ніяких аргументів. Така поведінка є неприйнятною, незважаючи на те, правий ви чи ні. Хоча минулого разу ви показали всю «глибину» ваших пізнань.

20

Re: Як вияснити ножки трансформатора?

Час чому забув?

Тому що забув, треба було написати dQ/dt. Зрештою, нас тут не сильно цікавить абсолютна кількість теплоти, більше те, як вона нагрівається.
