Тема: Допоможіть з ремонтом блока живлення

Доброго дня спільното.
У мене така проблема. Є світильник з 4 галогенними, чи не галогенними..., лампами. Сумарна потужність яких не перевищує 80 Вт. Ну і сталась прикрість, згорів транформатоний блок. Я розібрав світильник і розібрав цей транформаторний блок. На блоці пише

Jindel Electronic Tranformer 80W
Mode: GET-11

В моєму блоці вилетіли 2 діоди з діодного моста 1N4007 на 1 А та плавкий запобіжник. Інші діоди по схемі, здається, цілі. Ось, що хочу запитати: чи можливо замінити дані діоди на діоди 1N5399 на 1,5А. Та допоможіть вияснити номінальний струм плавкого запобіжника. Знайшов на просторах інтернету принципову схему, але на іншу модель. Так на цій схемі запобіжник на 1А і як я розумію має бути на 250В.

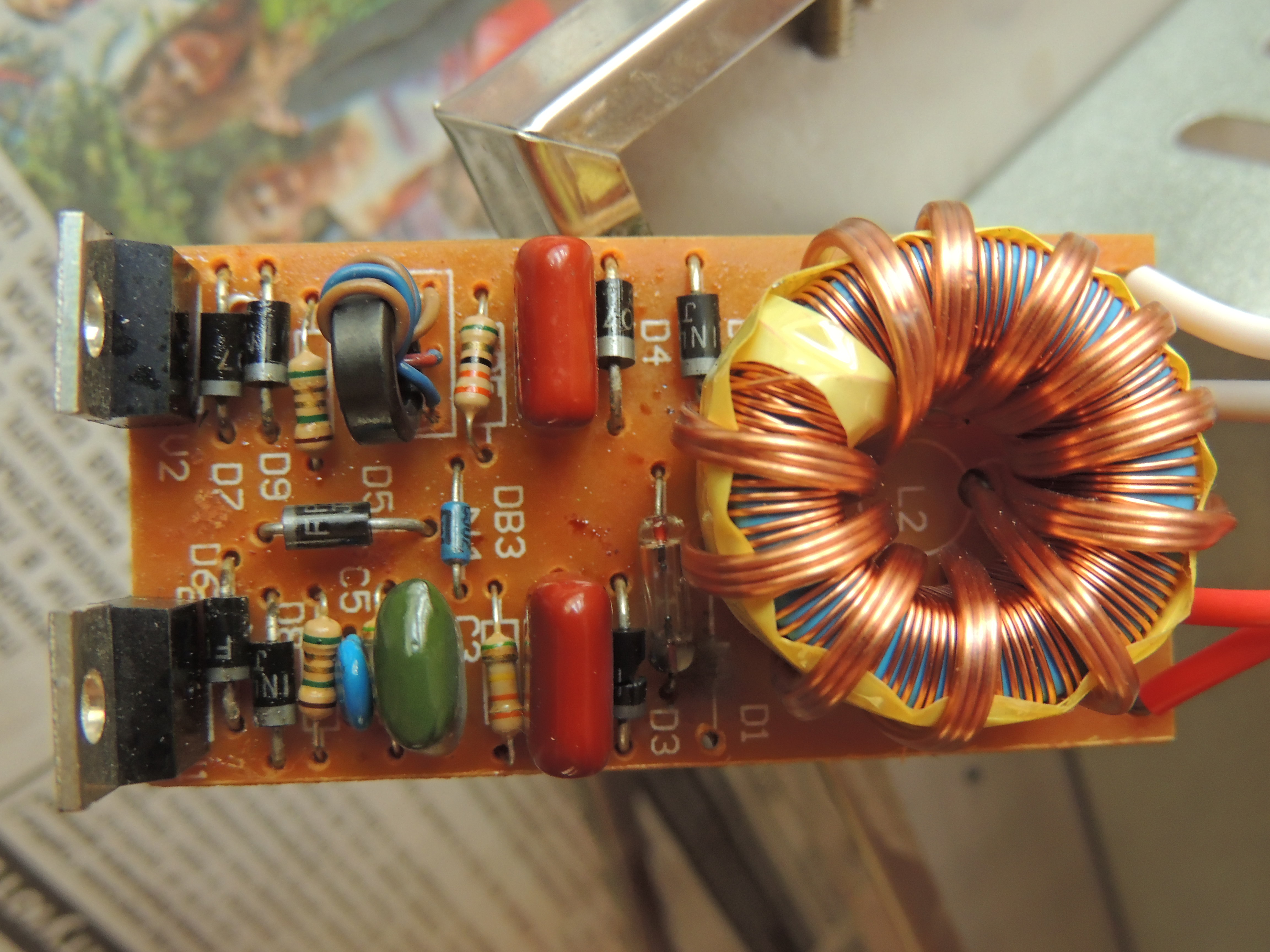

Ось фото мого пристрою та запобіжника
http://img.ctrlv.in/img/16/08/10/57ab3e7b84c33.jpg

Post's attachments

DSCN3844.JPG 1.82 mb, 23 downloads since 2016-08-10

Trouble  in WINDOWS reboot, trouble in UNIX be root.

2

Re: Допоможіть з ремонтом блока живлення

чи можливо замінити дані діоди на діоди 1N5399 на 1,5А

так.

Та допоможіть вияснити номінальний струм плавкого запобіжника

це у вас термозапобiжник.

80Вт/220В=0.36А. Берiть на 0.5А.

Білоруський журнал «Радиолюбитель»
Lead Radar systems engineer & Software developer of industrial automation
Мої розробки та відеоблог
Подякували: kisilam1

3

Re: Допоможіть з ремонтом блока живлення

А можливо замінити дані діоди на ті що є в діодних мостах в компʼютерних блоках живлення??

Trouble  in WINDOWS reboot, trouble in UNIX be root.

4

Re: Допоможіть з ремонтом блока живлення

raxp написав:

чи можливо замінити дані діоди на діоди 1N5399 на 1,5А

так.

Та допоможіть вияснити номінальний струм плавкого запобіжника

це у вас термозапобiжник.

80Вт/220В=0.36А. Берiть на 0.5А.

Де такий придбати можна??

Trouble  in WINDOWS reboot, trouble in UNIX be root.

5 Востаннє редагувалося raxp (11.08.2016 05:05:17)

Re: Допоможіть з ремонтом блока живлення

http://replace.org.ua/topic/3387/
http://replace.org.ua/topic/6669/

А можливо замінити дані діоди на ті що є в діодних мостах в компʼютерних блоках живлення??

якщо вони на ту ж напругу та в такому ж колi, так. Загалом якщо питаэте за щось конкретне, то й пишить конкретно - дiод модель така-то.

Білоруський журнал «Радиолюбитель»
Lead Radar systems engineer & Software developer of industrial automation
Мої розробки та відеоблог

6

Re: Допоможіть з ремонтом блока живлення

За діоди зрозумів. Дякую. Як потраплять в руки відпишу.
А ось за термозапобіжник, проблема. На сайтах знаходжу лише на 1А. Як тут бути??? На 0,5А немає.

Trouble  in WINDOWS reboot, trouble in UNIX be root.

7

Re: Допоможіть з ремонтом блока живлення

http://ru.aliexpress.com/w/wholesale-fu … -250v.html

Білоруський журнал «Радиолюбитель»
Lead Radar systems engineer & Software developer of industrial automation
Мої розробки та відеоблог

8 Востаннє редагувалося kisilam (11.08.2016 17:11:14)

Re: Допоможіть з ремонтом блока живлення

Ось і ось знайшов схожий ззовні з тим що згорів. Тільки  не знаю чи продавець згодиться вислати хоча би 2 штуки. Мені 500 штук не треба.

Trouble  in WINDOWS reboot, trouble in UNIX be root.

9

Re: Допоможіть з ремонтом блока живлення

kisilam написав:

Ось знайшов схожий ззовні з тим що згорів. Тільки  не знаю чи продавець згодиться вислати хоча би 2 штуки. Мені 500 штук не треба.

2 місяці чекати на запобіжник, Ви знущаєтесь?
Припаяйте туди 1 жилу з мідного дроту, діаметром десь 0.03мм, буде Вам запобіжник.
Стаття про запобіжники (рус.)

x
Подякували: kisilam, leofun012

10

Re: Допоможіть з ремонтом блока живлення

Та я здається і не спішу. Буду бачити.

Trouble  in WINDOWS reboot, trouble in UNIX be root.

11

Re: Допоможіть з ремонтом блока живлення

Chemist-i написав:

Припаяйте туди 1 жилу з мідного дроту, діаметром десь 0.03мм, буде Вам запобіжник.

Буде, але не термозапобіжник.

Trouble  in WINDOWS reboot, trouble in UNIX be root.

12 Востаннє редагувалося raxp (11.08.2016 21:07:57)

Re: Допоможіть з ремонтом блока живлення

Якщо продаван дає термін 25-40 днів, це не означає що товар прийде через 25-40 днів, товар може прийти як через півтора тижні, так і через три, чотири, а то і зовсім не прийти. Це число є не що інше, як - термін захисту на торговому майданчику.

Взагалi-то, перше посилання поста #5 містить українськi інтернет-магазини радіокомплектуючих.

Припаяйте туди 1 жилу з мідного дроту, діаметром десь 0.03мм, буде Вам запобіжник.

ось через жучкі тяп-ляп проблеми найчастіше.

Де йому мікрометр взяти? Це спеціально йти купувати відповідний дрiт з відомим діаметром на радіоринок, або є із запасів, скажімо котушка реле. А якщо вже йти на радіоринок, то там і термозапобіжник знайдеться.

Стаття про запобіжники (рус.)

ПУE, біблія електрика http://www.energiy.com.ua/PUE.html

Тільки  не знаю чи продавець згодиться вислати хоча би 2 штуки. Мені 500 штук не треба.

так запитайте продавана.

Білоруський журнал «Радиолюбитель»
Lead Radar systems engineer & Software developer of industrial automation
Мої розробки та відеоблог

13

Re: Допоможіть з ремонтом блока живлення

Продавцям написав чи вишлють по 1-2 штуки. Чекаю.

Взагалi-то, перше посилання поста #5 містить українськi інтернет-магазини радіокомплектуючих.

Я переглянув ці посилання і ці магазини. В них знайшов самий менший номінал 2А запобіжників. Дуже великий запас.Якщо ще поставити в міст діоди посильніше, то якщо буде не штатна ситуація, то згорить щось далі за діодним мостом.

Trouble  in WINDOWS reboot, trouble in UNIX be root.

14

Re: Допоможіть з ремонтом блока живлення

Запобіжники ставлять не тільки в високовольтну частину, а й низьковольтну (після вторинки трансформатора). Струм там бiльший і підібрати запобіжник на більший струм простіше. В даному випадку термозапобiжник в високовольтної частини захищає від перевантаження і перегріву трансформатор в процесі роботи.

Краще почекати відповіді продавана.

Білоруський журнал «Радиолюбитель»
Lead Radar systems engineer & Software developer of industrial automation
Мої розробки та відеоблог
Подякували: kisilam1

15

Re: Допоможіть з ремонтом блока живлення

raxp написав:

Запобіжники ставлять не тільки в високовольтну частину, а й низьковольтну (після вторинки трансформатора). Струм там бiльший і підібрати запобіжник на більший струм простіше. В даному випадку термозапобiжник в високовольтної частини захищає від перевантаження і перегріву трансформатор в процесі роботи.

Краще почекати відповіді продавана.

Ну а може поставити термозапобіжник на 1 А. Чи це буде перебор???.

Trouble  in WINDOWS reboot, trouble in UNIX be root.

16

Re: Допоможіть з ремонтом блока живлення

Тодi трансформатор захистить термозапобiжник )
Але можна взяти менше температуру.

Білоруський журнал «Радиолюбитель»
Lead Radar systems engineer & Software developer of industrial automation
Мої розробки та відеоблог
Подякували: leofun011

17

Re: Допоможіть з ремонтом блока живлення

LB400LVF http://www.kosmodrom.com.ua/prodlist.ph … B%E0%E4%F3

Білоруський журнал «Радиолюбитель»
Lead Radar systems engineer & Software developer of industrial automation
Мої розробки та відеоблог
Подякували: kisilam, leofun012

18

Re: Допоможіть з ремонтом блока живлення

А якщо поставити простий запобіжник, плавкий на 0,5А

Trouble  in WINDOWS reboot, trouble in UNIX be root.

19

Re: Допоможіть з ремонтом блока живлення

Прочитав про цей запобіжник і справді підходить. Дякую.

Trouble  in WINDOWS reboot, trouble in UNIX be root.

20

Re: Допоможіть з ремонтом блока живлення

"Як не вмер Данило, то болячка задавила"
На Космодромі потрібно зробити мінімальне замовлення на 100грн. А мені потрібно лише 1 запобіжник за 10 грн. Супер.
