Тема: Питання по транзисторах.

На форумі такого роду тема перша, але оскільки в описі розділу "Залізо" вказано

...пов'язаних з залізом, апгрейт, електроніка

то думаю ця тема розміщена у правильному розділі.
Є значить у мене транзистор, і треба мені визначити де база, емітер та колектор.
Якщо мене не зраджує пам’ять, то база має продзвонюватися з емітером та колектором.
Базу я знайшов, як не дивно, вона була посередині.
Питання, як тепер оприділити де колектор, а де емітер ?

Подякували: Очі.завидющі1

2

Re: Питання по транзисторах.

Фото в студію.

Білий Лунь

3 Востаннє редагувалося Адріян Ігорович (08.02.2013 21:46:10)

Re: Питання по транзисторах.

На самому тестері є якийсь розєм для тестування транзисторів.
Вставивши свій транзистор, мені показало наступне:

Прихований текст
http://hanter.name/files/replace/IMG_0392.JPG

Наскільки я розумію, самий верхній контакт - емітер, а останній - колектор ?

4

Re: Питання по транзисторах.

Спробуйте розвернути на 180, якщо нічого не покаже - скоріше за все, що оцей варіант - це правильно і верхній контакт - це контакт емітера.

Білий Лунь

Re: Питання по транзисторах.

keithfay написав:

Спробуйте розвернути на 180, якщо нічого не покаже - скоріше за все, що оцей варіант - це правильно і верхній контакт - це контакт емітера.

Розвертав, ніякого фекту.

6

Re: Питання по транзисторах.

Я в транзисторах не розбираюсь, але може встав його куди хотів вставити, подивись чи схема працює. Якщо не працює - встав іншим боком. :)

Re: Питання по транзисторах.

bunyk написав:

Я в транзисторах не розбираюсь, але може встав його куди хотів вставити, подивись чи схема працює. Якщо не працює - встав іншим боком. :)

В радіотехніці такий метод тику може погано закінчитися.
Тому не варто ризикувати, та й кожен раз перепаювати теж геморойно, а просто приставляти контакти - ненадійно.

8

Re: Питання по транзисторах.

http://hamlab.net/begun/cok.html

К Б Е - якщо дивитися цифрами до себе (НЕ опуклою стороною)

Подякували: Адріян Ігорович1

9

Re: Питання по транзисторах.

Hanter написав:

На форумі такого роду тема перша, але оскільки в описі розділу "Залізо" вказано

...пов'язаних з залізом, апгрейт, електроніка

то думаю ця тема розміщена у правильному розділі.
Є значить у мене транзистор, і треба мені визначити де база, емітер та колектор.
Якщо мене не зраджує пам’ять, то база має продзвонюватися з емітером та колектором.
Базу я знайшов, як не дивно, вона була посередині.
Питання, як тепер оприділити де колектор, а де емітер ?

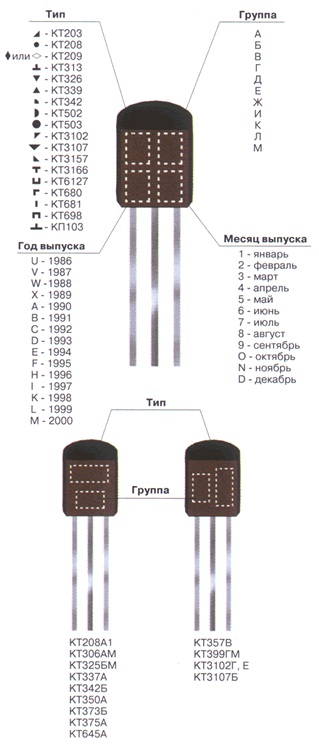

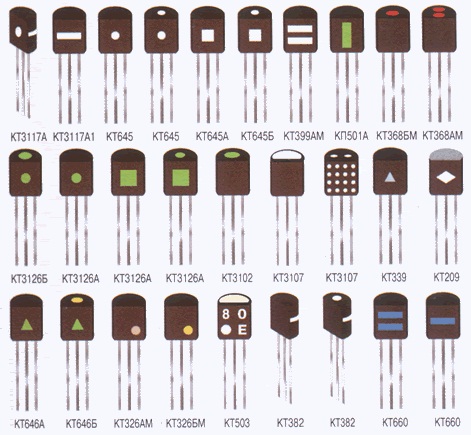

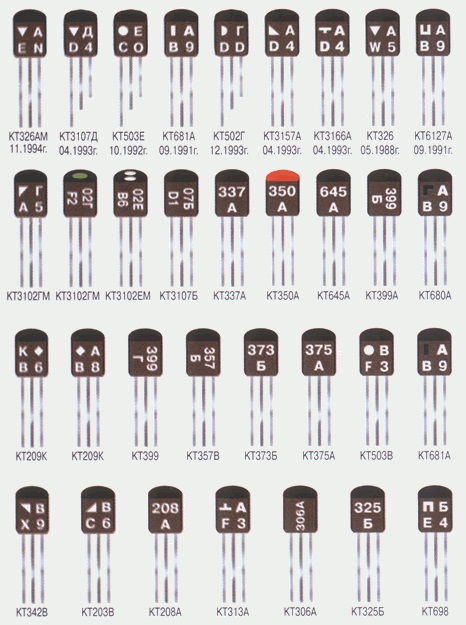

Скажи модель транзистора - скажу де що. Якщо немає написів, а є кольорові позначки - то в поміч табличка з додатку.

Post's attachments

1354050904_transistors-3.jpg 55.69 kb, 99 downloads since 2013-02-09

1354050932_transistors-5.jpg 30.73 kb, 74 downloads since 2013-02-09

1354050939_transistors-2.jpg 78.95 kb, 60 downloads since 2013-02-09

1354050948_transistors-4.jpg 99.4 kb, 90 downloads since 2013-02-09
