Тема: схема роутера tp-link wr741nd

добрий день усім

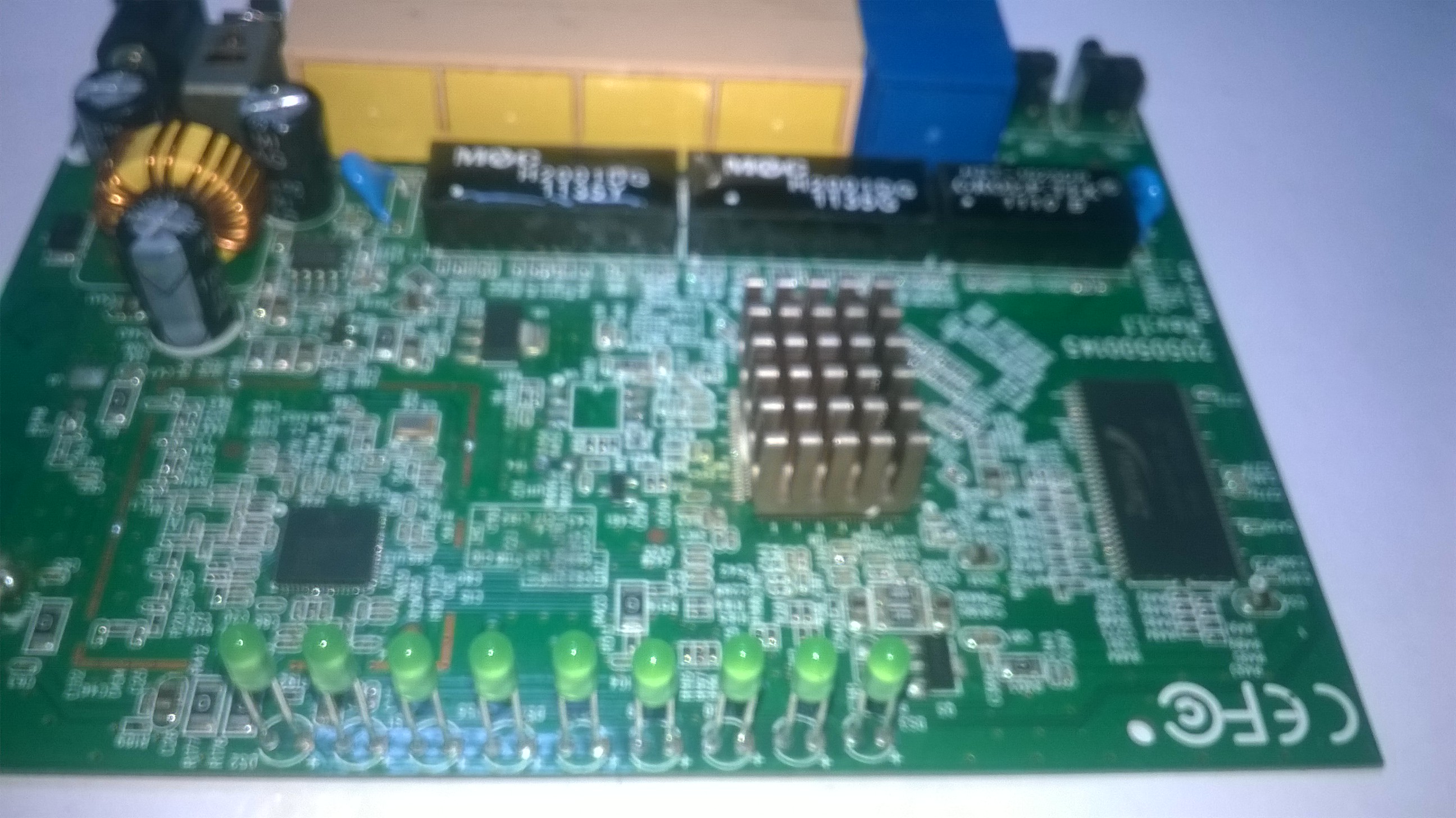

нещодавно серед старого мотлоху знайшов роутер з випаяною мікросхемою пам'яті дорожки трохи надірвані. Може в когось є схема роутера і дамп пам'яті.
роутер tp-link wr 741nd v 2.4

Post's attachments

WP_20170815_11_51_33_Pro.jpg 717.09 kb, 2 downloads since 2017-08-15

2

Re: схема роутера tp-link wr741nd

Все що є ви можете знайти на OpenWrt сторінці роутера Як на мене - хвабрична прошивка це мазохізм.

Говорила баба діду: «Я поїду к Білодіду, Ізучу двомовну мову І вернусь обратно знову». А дід бабі: «Не *изди, К Білодіду нєт їзди, — Туди не ходять поїзди»
Подякували: leofun011

3

Re: схема роутера tp-link wr741nd

погоджуюсь
але мені потрібен дамп пам'яті роутера а не прошивка.
може підкажете як зробити дамп маючи прошивку?

0xDADA11C7 написав:

Все що є ви можете знайти на OpenWrt сторінці роутера Як на мене - хвабрична прошивка це мазохізм.

4

Re: схема роутера tp-link wr741nd

Наскільки я розумію варто спробувати спочатку через JTAG, а потім через UART(RS232) нормальною прошивкою. Я лише з UART працював, тому нічого про JTAG сказати не можу - окрім того що вся наявна інхвормація є на вищезгаданому ресурсі.

Говорила баба діду: «Я поїду к Білодіду, Ізучу двомовну мову І вернусь обратно знову». А дід бабі: «Не *изди, К Білодіду нєт їзди, — Туди не ходять поїзди»

5 Востаннє редагувалося kisilam (15.08.2017 16:01:34)

Re: схема роутера tp-link wr741nd

Я відновлював роботу роутера, мною ж вбитого. Але це був Linksys. Саме образи завантажувача я просив в людей з форуму Linksys. І мені допомогли. Так, що шукайте тематичні форуми по ТПЛІНК, реєструйтесь там і просіть людей викласти образи всієї флешки чи тільки boot,nvram, що вам потрібно. Ось моя стаття по відновленню роботи мого роутера. Ваш роутер не має JTAG, тому я не знаю як ви зможете заляти образ флешки без програматора.

Trouble  in WINDOWS reboot, trouble in UNIX be root.
Подякували: 0xDADA11C7, leofun012

6

Re: схема роутера tp-link wr741nd

spipgm + схема програматора.

Дамп на EEPROM є на LAN23 та http://remont-aud.net/dump/planshety_i_ … -1-0-15306

Білоруський журнал «Радиолюбитель»
Lead Radar systems engineer & Software developer of industrial automation
Мої розробки та відеоблог
Подякували: 0xDADA11C7, Torbins, kisilam, leofun014
