Тема: Допоможіть розпізнати плату

Допоможіть розпізнати плату. Це плата живленея з мікрохвильовки
Верхню частину я знаю а питання в нижній там три дротика де вхід
Де вихід і яка напруга

2

Re: Допоможіть розпізнати плату

Фільтр від холодильника, чи мікрохвильовки?

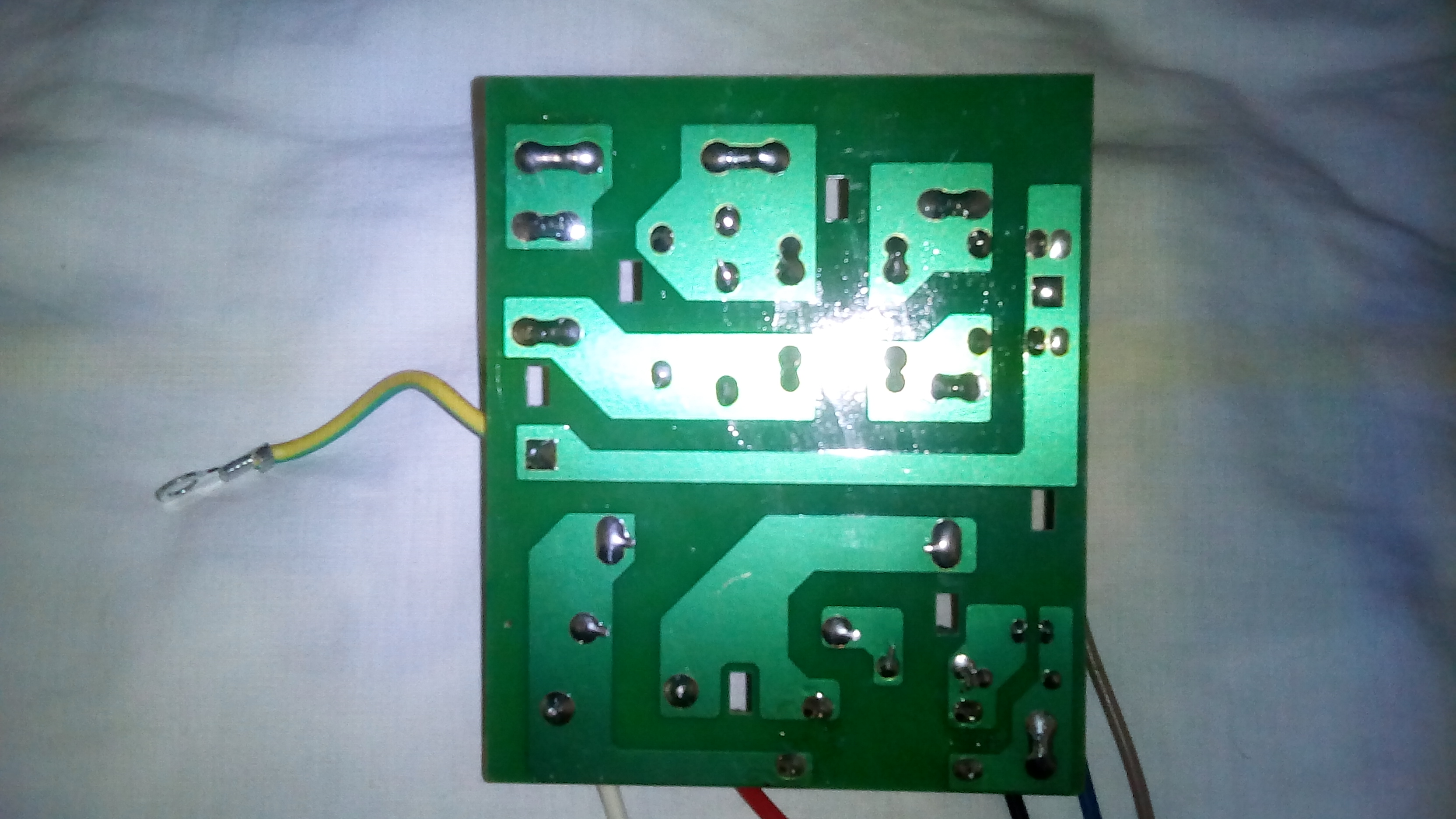

Напруга 220, вхід зверху, вихід знизу (думаю що вся змінний струм) (зі сторони доріжок ви не показали)

x

3 Востаннє редагувалося ReAl (24.10.2017 01:05:04)

Re: Допоможіть розпізнати плату

Не просто фільтр.
Так на око:

Фільтр у верхній частині плати — вхід з правого боку, потім X-конденсатор з мегаомним резистором паралельно йому (для розряду, щоб не вдарило від щойно вийнятої з розетки вилки), синфазний дросель, два маленьких Y-конденсатори і зліва вихід фільтра по змінній напрузі на силову частину.

Внизу «конденсаторний» блок живлення постійним струмом, має бути відносно виходу N. Чорний пластиковий - діод серії 1N400x, разом із стабілітроном (маленький скляний під круглим електролітом) утворює напівмісток для випрямлення (і обмеження на стабілітроні) змінної напруги. Напруга знімається з чорненького круглого електроліта, визначається стабілітроном (трохи менша, мінус той діод).
На напівмісток змінна напруга має подаватися через баластний конденсатор (синій великий внизу), послідовно з яким стоїть резистор, щоб зменшити кидок струму при ввімкненні.
Точніше треба таки дивитися низ плати.

printf("Nested comments is %s\n", */*/**/"*/"/*"/**/ == '*' ? "OFF" : "ON");

4 Востаннє редагувалося g_taras (24.10.2017 07:25:56)

Re: Допоможіть розпізнати плату

ReAl написав:

Не просто фільтр.
Так на око:

Фільтр у верхній частині плати — вхід з правого боку, потім X-конденсатор з мегаомним резистором паралельно йому (для розряду, щоб не вдарило від щойно вийнятої з розетки вилки), синфазний дросель, два маленьких Y-конденсатори і зліва вихід фільтра по змінній нап.

Доброго дня
Я на фото червоним вилілив то що я знаю. В мікрохвил є тени гриль
Чомусь 110в 450ват і я шукаю звідки на них йде 110вольт
Я замінив перше фото

Post's attachments

IMG_20171023_211521.jpg 1.37 mb, 87 downloads since 2017-10-24

5

Re: Допоможіть розпізнати плату

...гриль звичайно з двох елементiв послiдовно. Кожний на 110В.

http://yourmicrowell.ru/wp-content/uploads/2012/03/diagram1.jpg

Ваша модель сабжу?

Білоруський журнал «Радиолюбитель»
Lead Radar systems engineer & Software developer of industrial automation
Мої розробки та відеоблог

6

Re: Допоможіть розпізнати плату

Candy CMW 900 EGX

7

Re: Допоможіть розпізнати плату


до речi - де фото зворотнього боку плати з елементами, чи ви гадаєте можна рентгеном просвітити фото? )

Білоруський журнал «Радиолюбитель»
Lead Radar systems engineer & Software developer of industrial automation
Мої розробки та відеоблог

8 Востаннє редагувалося ReAl (28.10.2017 13:13:38)

Re: Допоможіть розпізнати плату

raxp написав:

до речi - де фото зворотнього боку плати з елементами, чи ви гадаєте можна рентгеном просвітити фото? )

Воно було, саме з нього я робив опис вище про стабілітрон/діод/баластний конденсатор. Але як я попросив для уточнення доріжки, вони з'явилися, а елементи пропали.

Судячи з того, що я пам'ятаю про елементи, це просто дві незалежних схеми на одній платі, вгорі фільтр.
А внизу не конденсаторний блок живлення, бо то не конденсатор, а реле. Баластом до (низьковольтного) реле є 3-кілоомний 5-ватний резистор, стабілітрон/діод/електроліт для реле, а реле комутує кудись 20-омний 10-ватний резистор.

Тепер треба знову компоненти, але щоб доріжки не пропали.

printf("Nested comments is %s\n", */*/**/"*/"/*"/**/ == '*' ? "OFF" : "ON");
Подякували: 0xDADA11C71

9

Re: Допоможіть розпізнати плату

Таке враження, що то якийсь м'який старт на долі секунди. Конденсатор не просто фільтрує напругу для реле, а ще й затримку дає, потім реле викорочує 20-омний резистор, через який щось стартувало без удару.

printf("Nested comments is %s\n", */*/**/"*/"/*"/**/ == '*' ? "OFF" : "ON");

10

Re: Допоможіть розпізнати плату

...так де фото?

Білоруський журнал «Радиолюбитель»
Lead Radar systems engineer & Software developer of industrial automation
Мої розробки та відеоблог

11

Re: Допоможіть розпізнати плату

raxp написав:

...так де фото?

Ось зворотній бік

Post's attachments

IMG_20171023_211521.jpg 1.37 mb, 72 downloads since 2017-10-28
