Тема: Записати логічний вираз до схеми

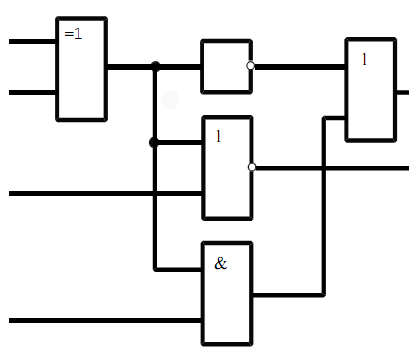

Потрібно записати логічний вираз до ціеї схеми

Post's attachments

7.png 5.02 kb, 254 downloads since 2016-05-17

Подякували: 0xDADA11C71

2

Re: Записати логічний вираз до схеми

Y0 = NOT(X0 XOR X1) OR ((X0 XOR X1) AND X3)
Y1 = NOT((X0 XOR X1) OR X2)

Мiнiмiзуйте cамi )
