Тема: Proteus 8 Джерело постійного струму

В Proteus 8 наскільки я зрозумів, всі мікроконтролери по дефолту підключені до мережі постійного струму. В мікроконтролерів відсутні ніжки VCC i Ground.

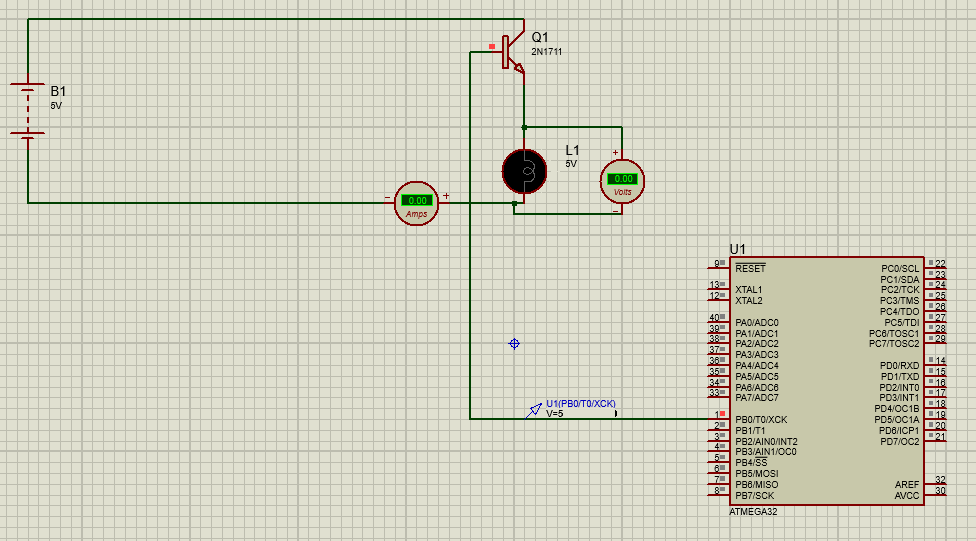

Є електричне коло на яке потрібно подати сигнал з мікроконтролеру щоб засвітити лампочку. Коли попадає 5В на базу (я знаю що це не правильно) транзистора то він має "спрацювати" навіть без подачі струму на колектор. Значить електричне коло до якого підключена лампочкою і те "невидиме" що використовується для мікроконтролера мають різні джерела струму. Як мені підключити мікроконтролер до батареї, тої самої до якої підключена лампочка ?

https://replace.org.ua/misc.php?action=pun_attachment&item=2026&download=0

Post's attachments

55Untitled.png 45.86 kb, 147 downloads since 2020-03-07

2

Re: Proteus 8 Джерело постійного струму

Вішайте на лінію плюса батареї VCC, а на мінус Ground (Навіть мені здається, що лиш достатньо граунду)/
п.с. мій комп з протеусом давно здох, тому перевірити я це не можу, нажаль.

Подякували: Betterthanyou1

3

Re: Proteus 8 Джерело постійного струму

Так в томі і проблема на схемі "реального" мікроконтролера є ніжки VCC і Ground, а в протеусі вони відсутні
https://replace.org.ua/extensions/om_images/img/5e6402d03faa9/71MUWu9n8ZL._SL1100_.jpg

4

Re: Proteus 8 Джерело постійного струму

Мова про те, щоб на лінію мінуса батареї поставити мітку (назву ланцюга) Ground чи GND чи що там у протеуса прийнято (ніколи не мав на комп'ютері і не запускав його).

Принципи одні:
Провідники з однаковим іменем це один ланцюг.
Приховані виводи компонентів, позначені цим же іменем, приєднуються до цього ланцюга автоматично.

У моделі міг би бути операційний підсилювач із двополярним живленням. Тоді ще була б потрібна ще одна батарея плюсом на Ground.
Міг ба бути гальванічно розв'язаний через оптрон шмат, плюіс і мінус живлення якого ніяк не приєднані до мікроконтролерних ланцюгів.

Протеус не знає, яка батарея для чого, без явно вказаного імені ланцюга він дає їм свої номері і все.

Подякували: Betterthanyou, leofun012
