Тема: Знайти ДДНФ функцію і її заперечення

Доброго дня!

Вибачте, якщо тема не в цьому розділі, не зміг знайти потрібний розділ.

Требя число 19 перевести в двійкову сисетму числення => 10011.
Записати шысть його молодший розрядыв у вигляды слова h6h5h4h3h2h1.

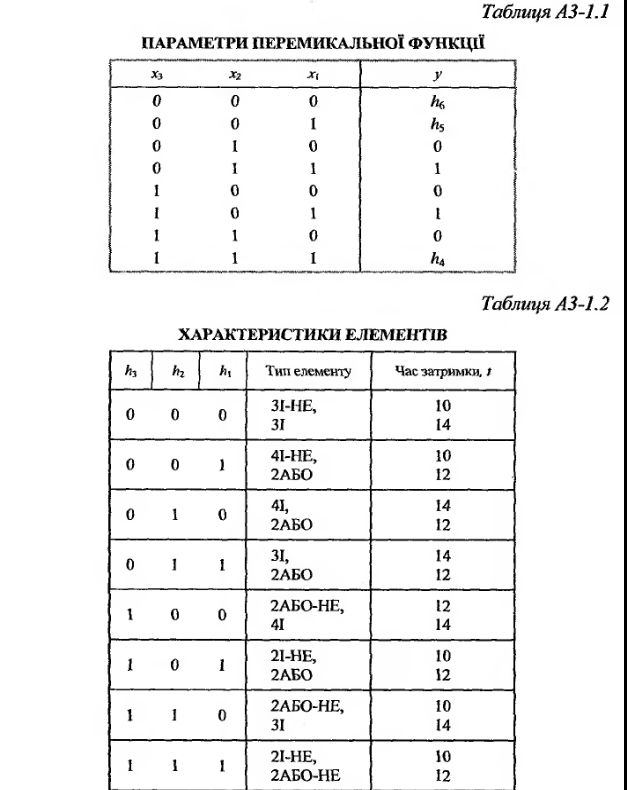

Значення підставити у таблиці:

[[Ось тут я не розумію чому в першій таблиці є h6h5 та h4, а інших h1h2h3 - немає. Та який логічний елемент    вікиростовуют в таблиці(І чи АБО). Якщо подивитись на 0позіцію(0-0-0=h6)-зрозуміло що це елемент І. Але на  наступній позиції(0-0-1=h5)-вже елемент АБО...]]

Знайти ДДНФ функцію і її заперечення. Подати у восьми нормальних формах.

Post's attachments

complogic2.jpg 177.21 kb, 263 downloads since 2016-10-16

2 Відповідь від koala

  • koala
  • koala
  • Лінива тваринка
  • Поза форумом
  • Дата реєстрації: 01.05.2013
  • Повідомлень: 15 617
    • Репутація: 13330

Re: Знайти ДДНФ функцію і її заперечення

Ви знайшли свої h1-h6. Що з ними в першій таблиці робити, ви зрозуміли правильно. Тепер h1-h3 шукаєте в другій таблиці по рядках - ось вам ваші елементи (3І, 2АБО). Вперед.
