Тема: Розпіновка 8P8C, 6P6C, 4P4C

Хочу зробити перехідники:
8P8C (RJ45?) -- 4P4C (RJ11?)
8P8C (RJ45?) -- 6P6C (RJ12?)
4P4C (RJ11?) -- 6P6C (RJ12?)
( ? - не впевнений, що вони саме так називаються, поправте якщо помилився )
Буду кабелями єднати { мережу } і { компютери | роутери }.

Для цього мені треба знати які контакти єднати.
Потрібна інформація про розпіновку.

Чи то я ґуґлити не вмію, чи то люди так не роблять ...
Знайшов тільки це
https://content.spiceworksstatic.com/service.community/p/post_images/0000064379/54bd1fe6/attached_image/vfdzs.png

Для чого це ...

В старому будинку є прокладені кабелі 4P4C і 6P6C, а вся техніка використовує 8P8C, для яких прокладати відповідний кабель власник не буде.

2

Re: Розпіновка 8P8C, 6P6C, 4P4C

Перехідники для Fast Ethernet, 100BASE-TX? Сподіваюся, 100Мбіт вам вистачить?
Зазвичай так не роблять, але в цілому головне - щоб піни 1,2,3 і 6 (біло-помаранчевий, помаранчевий, біло-зелений і зелений у T568B) біли з'єднані. Про жоден стандарт такого з'єднання я теж не чув, і ваша схема, схоже, призначена для якогось специфічного девайса, а не для Ethernet. Самі вигадайте схему (напр. чорний, червоний, зелений, два пропустити, жовтий) і обтискайте.

Подякували: leofun01, Alexv2

3

Re: Розпіновка 8P8C, 6P6C, 4P4C

koala написав:

Перехідники для Fast Ethernet, 100BASE-TX? Сподіваюся, 100Мбіт вам вистачить?

Так. Так.

Ще таке знайшов
https://i.pinimg.com/originals/0e/23/8b/0e238be5394e80958316e84146c4c312.gif

Буду пробувати.

4

Re: Розпіновка 8P8C, 6P6C, 4P4C

Типи конекторів:

4P4C : RJ9, RJ10, RJ22

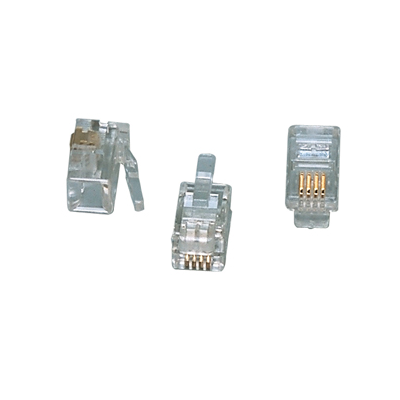

https://www.leadsdirect.co.uk/wp-content/uploads/RJ10_1.png

6P4C : RJ11

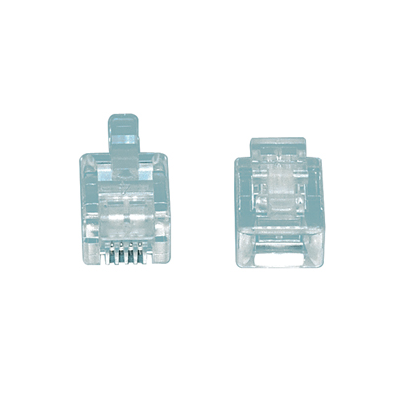

https://www.leadsdirect.co.uk/wp-content/uploads/RJ11_1.png

6P6C : RJ12

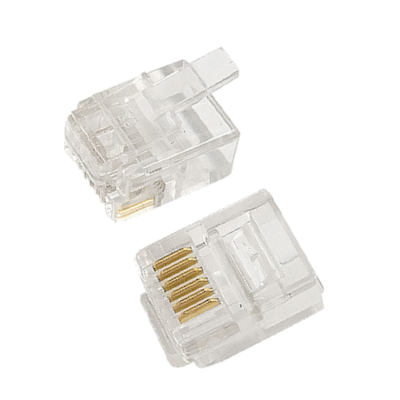

https://www.leadsdirect.co.uk/wp-content/uploads/RJ12_1.png

8P8C : RJ45

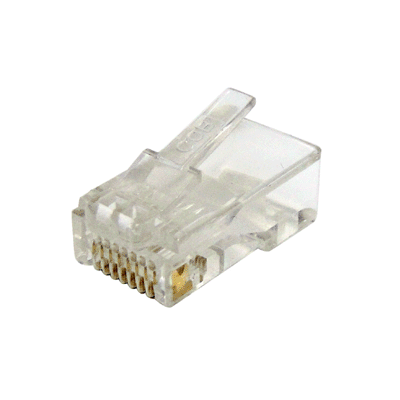

https://www.leadsdirect.co.uk/wp-content/uploads/RJ45_10.png

10P10C : RJ48

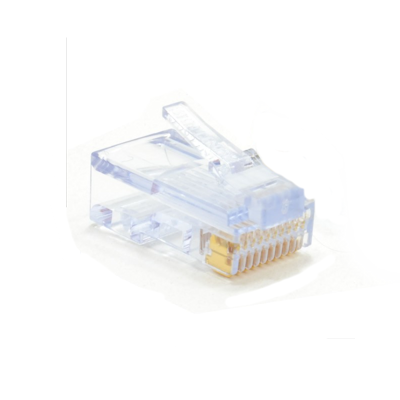

https://www.leadsdirect.co.uk/wp-content/uploads/RJ48-2.png

5

Re: Розпіновка 8P8C, 6P6C, 4P4C

leofun01 написав:
koala написав:

Перехідники для Fast Ethernet, 100BASE-TX? Сподіваюся, 100Мбіт вам вистачить?

Так. Так.

Ще таке знайшов
https://i.pinimg.com/originals/0e/23/8b/0e238be5394e80958316e84146c4c312.gif

Буду пробувати.

Це для використання 2х 100МБ з'єднань через 1 кабель cat5, здається не те що вам потрібно

Подякували: leofun011

6 Востаннє редагувалося Alexv (22.11.2020 00:59:31)

Re: Розпіновка 8P8C, 6P6C, 4P4C

А що це у вас за кабелі 4P4C, мається на увазі 2 пари? Можете подивитись на маркування кабелю, там має бути вказаний тип і категорія?

Подякували: koala, leofun012

7 Востаннє редагувалося ReAl (22.11.2020 03:59:14)

Re: Розпіновка 8P8C, 6P6C, 4P4C

Ой боюся я, що кабелі не від того.
Воно більше нагадує кабелі «системних телефонів», коли одна пара (2 та 3 в 4P4C) це звичайний телефон, а додаткова пара (1 та 4 в 4P4C) — розширені функції на міні-АТС, там фіксовані виклики, керування самою АТС-кою, ...
Відповідно там буде якесь безродне CAT-3 у кращому випадкові.

Подякували: Chemist-i, Alexv, koala, leofun01, HetmanNet5

8

Re: Розпіновка 8P8C, 6P6C, 4P4C

Так тому ж і питаю маркування.

Подякували: leofun011

9 Востаннє редагувалося leofun01 (22.11.2020 11:44:44)

Re: Розпіновка 8P8C, 6P6C, 4P4C

Alexv написав:

А що це у вас за кабелі 4P4C, мається на увазі 2 пари?

Так, один кабель 2 пари, інший 3 пари. 4P4C це конектори, які я там бачив, 4P4C одне гніздо, і 6P6C ще одне гніздо.

Alexv написав:

Можете подивитись на маркування кабелю, там має бути вказаний тип і категорія?

Подивлюсь, коли буду на місці.

Можливо, запропоную власнику використовувати DSL роутер.

10

Re: Розпіновка 8P8C, 6P6C, 4P4C

Ну добре, що пари, бо телефоністи четвірки люблять

Подякували: leofun011

11

Re: Розпіновка 8P8C, 6P6C, 4P4C

leofun01 написав:

Знайшов тільки це
https://content.spiceworksstatic.com/service.community/p/post_images/0000064379/54bd1fe6/attached_image/vfdzs.png

До речі, тут кольори саме телефонного стандартного кабеля.
І це перехідник з телефона на кабельну систему, розведену всію під езернет, щоб зрештою до будь-якої розетки можна було підключити або комп'ютер, або телефон. А тоді просто патчкордами у стійці або на свічі, або на модулі АТС,

Подякували: leofun011

12

Re: Розпіновка 8P8C, 6P6C, 4P4C

ReAl написав:
leofun01 написав:

Знайшов тільки це
https://content.spiceworksstatic.com/service.community/p/post_images/0000064379/54bd1fe6/attached_image/vfdzs.png

До речі, тут кольори саме телефонного стандартного кабеля.
І це перехідник з телефона на кабельну систему, розведену всію під езернет, щоб зрештою до будь-якої розетки можна було підключити або комп'ютер, або телефон. А тоді просто патчкордами у стійці або на свічі, або на модулі АТС,

Що приносить з часом більше збитків, а ніж економії, бо настає з часом момент коли кількома помилками нівелюють всю економію на кабелях.

Подякували: leofun011

13

Re: Розпіновка 8P8C, 6P6C, 4P4C

Як тут уже казали, кабель мабуть ніякий, тому краще без зайвих з'єднань. Якщо довжина кабелю дозволяє, то обріжте старі роз'єми, та вчепіть восьмиконтактні прямо на старий кабель. Також бажано слідкувати, щоб ніде не було дуже довгих відрізків старого кабелю. Якщо вони десь є, то можливо краще буде розрізати його навпіл, і запхнути посередині звичайний свіч, в якості підсилювача сигналу.

Подякували: koala, leofun012
