Тема: Завдання із зарядкою акумуляторних батарей

Доброго дня! У зв'язку із віяловим відкоченням електрики на 12 год., тобто через кожні 4 год. послідовно увімк./вимк. Виникла наступна проблема.
Я маю твердопаливний котел та два циркуляційні насоси. На котлі у мене стоїть БДЖ (Безперебійне джерело живлення). Також, я маю два свинцево-кислоті АКБ 60 А*год. І за вищезгаданої проблеми, акумулятори не встигають зарядитись. Мої дії, коли перший АКБ стоїть на БДЖ працює, потім з'являється електрика йде зарядка, якщо потрібно (струм заряду можна вибрати 2-5 А.), паралельно другий АКБ, - заряджаю окремою інтелектуальною зарядкою (струм заряду можна вибрати 2-8 А.), але із-за властивостей АКБ, заряджаю мінімальним струмом 2 А.
Я планую підключити ці два АКБ до БДЖ, + придбати ще один, але через схему, котру я ще не придумав:). І от питання, чи існує якесь готове рішення, яке перемикає ці акуми в залежності від розряду першого на заряджений другий-третій з наступним етапом заряджання першого? І чи взагалі варто, щось мудрувати з такою схемою?
Мені радили придбати Літієвий або Гелевий АКБ, але ціни на низ захмарні. Крім того, я думаю навіть, якщо я придбаю ці акуми проблема все одно нікуди не зникне.

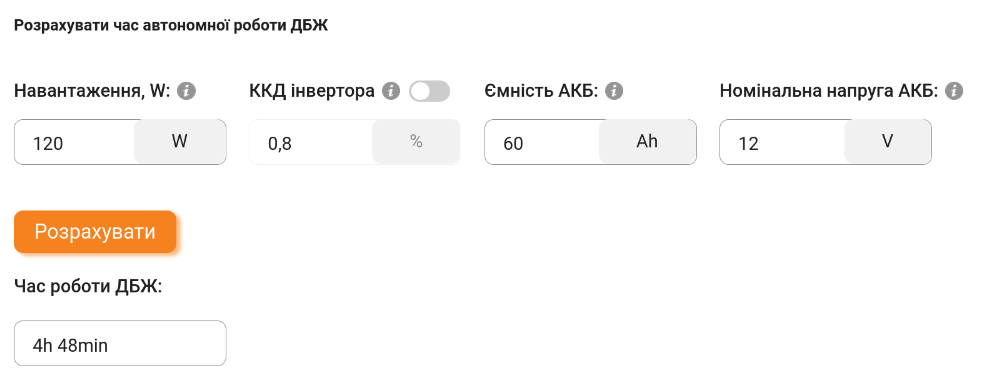

Свинцево-кислотні дешевші. Ту ж таки шістдесяту можна взяти за 2300 грн. і одного акума вистачає якраз на 4 год. з навантаженням інвертора 120 Вт.
https://replace.org.ua/misc.php?action=pun_attachment&item=2190

Post's attachments

Знімок екрана з 2022-12-21 21-37-25.png 41.24 kb, 21 downloads since 2022-12-21

2 Відповідь від reverse2500

  • reverse2500
  • reverse2500
  • Я діск С на троянському коні
  • Поза форумом
  • Звідки: UA Львів
  • Дата реєстрації: 08.07.2014
  • Повідомлень: 2 740
    • Репутація: 1317

Re: Завдання із зарядкою акумуляторних батарей

звісно проблема не зникне, два циркуляційні насоси, то не надовго

reverse2500 вебсайт

3 Відповідь від lucas-kane

  • lucas-kane
  • Користувач
  • Поза форумом
  • Дата реєстрації: 13.01.2021
  • Повідомлень: 234
    • Репутація: 146

Re: Завдання із зарядкою акумуляторних батарей

reverse2500 написав:

звісно проблема не зникне, два циркуляційні насоси, то не надовго

Так звісно. Користуюсь цим калькулятором для знаходження часу роботи від акума. Щоб з економити вмикаю один насос. Потужність його 60-100 Вт. На чотири години акума вистачає. Далі спрацьовує захист ДБЖ від заниження напруги, щоб не розрядити батарею. От і виникла така ідея із зарядкою цих акумів, оскільки набридло бігати перекидати...
Ось моє ДБЖ. В попередньому повідомленні не вірно вказав струм зарядку 5-10 А.

4 Відповідь від comport Востаннє редагувалося comport (21.12.2022 22:47:13)

  • comport
  • Користувач
  • Поза форумом
  • Звідки: Львів
  • Дата реєстрації: 09.04.2019
  • Повідомлень: 699
    • Репутація: 115

Re: Завдання із зарядкою акумуляторних батарей

Це у вас стартерні АКБ? Ніби їх можна заряджати більшим струмом, 5 ампер точно. Струм=Ємність/10. 6 ампер.
Менший струм дають для продовження їх життя. Але вони від часу також псуються. Можна купити ще один ДБЖ на 24 вольти і підключити 2 акумулятори послідовно. Вистачить на 8 годин роботи без заміни. Або ще один аналогічний АКБ і ДБЖ на 36 вольт.

Подякували: lucas-kane1

5 Відповідь від lucas-kane

  • lucas-kane
  • Користувач
  • Поза форумом
  • Дата реєстрації: 13.01.2021
  • Повідомлень: 234
    • Репутація: 146

Re: Завдання із зарядкою акумуляторних батарей

comport написав:

Це у вас стартерні АКБ? Ніби їх можна заряджати більшим струмом, 5 ампер точно. Струм=Ємність/10. 6 ампер.
Менший струм дають для продовження їх життя. Але вони від часу також псуються.

Заряджаю меншим струмом, щоб зберегти батарею. Одна батарея стара, знята з авто, а інша нова, з магазину.

6 Відповідь від comport

  • comport
  • Користувач
  • Поза форумом
  • Звідки: Львів
  • Дата реєстрації: 09.04.2019
  • Повідомлень: 699
    • Репутація: 115

Re: Завдання із зарядкою акумуляторних батарей

Просто дивіться графік. Ніби дають на 8 годин світло, тоді 3 ампери, якщо тільки на 4 години, то 6 ампер на зарядку.

7 Відповідь від lucas-kane

  • lucas-kane
  • Користувач
  • Поза форумом
  • Дата реєстрації: 13.01.2021
  • Повідомлень: 234
    • Репутація: 146

Re: Завдання із зарядкою акумуляторних батарей

comport написав:

Просто дивіться графік. Ніби дають на 8 годин світло, тоді 3 ампери, якщо тільки на 4 години, то 6 ампер на зарядку.

Так. Але якусь частину свого життя не хочеться провести заряджаючи акумулятори. Крім того не завжди вдома можна бути. Навіть якщо брати струм 3-6А. все одно 4 год. для зарядки малувато до повного заряду. Хоча б 8-10 год. Ось я і подумав, що якщо взяти три батареї, поки одна буде працювати інші заряджаються або вже заряджені, потім почергово міняються.

8 Відповідь від comport Востаннє редагувалося comport (21.12.2022 23:05:56)

  • comport
  • Користувач
  • Поза форумом
  • Звідки: Львів
  • Дата реєстрації: 09.04.2019
  • Повідомлень: 699
    • Репутація: 115

Re: Завдання із зарядкою акумуляторних батарей

При заряджанні виділяється водень або інші гази. Провітрювати. Або виносити ДБЖ в нежилі приміщення переноскою. Там теж провітрювати.

9 Відповідь від lucas-kane

  • lucas-kane
  • Користувач
  • Поза форумом
  • Дата реєстрації: 13.01.2021
  • Повідомлень: 234
    • Репутація: 146

Re: Завдання із зарядкою акумуляторних батарей

comport написав:

При заряджанні виділяється водень або інші гази. Провітрювати. Або виносити ДБЖ в нежилі приміщення переноскою.

Приміщення технічне. Котельня. Вона провітрюється.

10 Відповідь від comport Востаннє редагувалося comport (21.12.2022 23:10:37)

  • comport
  • Користувач
  • Поза форумом
  • Звідки: Львів
  • Дата реєстрації: 09.04.2019
  • Повідомлень: 699
    • Репутація: 115

Re: Завдання із зарядкою акумуляторних батарей

Якщо акумулятор повністю розряджений, то для повної зарядки за 4 години потрібен струм 60/4=15 ампер. А якщо не повністю, то менше. Тобто треба інший потужний зарядний пристрій. Можна на 24 чи 36 вольт, якщо заряджати 2 чи 3 акумулятори послідовно.

11 Відповідь від lucas-kane

  • lucas-kane
  • Користувач
  • Поза форумом
  • Дата реєстрації: 13.01.2021
  • Повідомлень: 234
    • Репутація: 146

Re: Завдання із зарядкою акумуляторних батарей

comport написав:

Якщо акумулятор повністю розряджений, то для повної зарядки за 4 години потрібен струм 60/4=15 ампер. А якщо не повністю, то менше. Тобто треба інший потужний зарядний пристрій. Можна на 24 чи 36 вольт, якщо заряджати 2 чи 3 акумулятори послідовно.

Та я розумію як заряджати акуми. Моє питання трішки не про те...

12 Відповідь від comport

  • comport
  • Користувач
  • Поза форумом
  • Звідки: Львів
  • Дата реєстрації: 09.04.2019
  • Повідомлень: 699
    • Репутація: 115

Re: Завдання із зарядкою акумуляторних батарей

На ОЛХ є лужні, нікелеві батареї. Вони майже вічні. На відміну від свинцевих. Навіть вживані. А є і нові, сухі, потрібно заливати електроліт, але там луг.

13 Відповідь від comport

  • comport
  • Користувач
  • Поза форумом
  • Звідки: Львів
  • Дата реєстрації: 09.04.2019
  • Повідомлень: 699
    • Репутація: 115

Re: Завдання із зарядкою акумуляторних батарей

Готове рішення є. Це більш потужний ДБЖ. На 24, 36, 48 і так далі вольт. Але вони на малі акумулятори розраховані 7-9 ампер-годин. Може треба якесь промислове ДБЖ.

Подякували: lucas-kane1

14 Відповідь від lucas-kane

  • lucas-kane
  • Користувач
  • Поза форумом
  • Дата реєстрації: 13.01.2021
  • Повідомлень: 234
    • Репутація: 146

Re: Завдання із зарядкою акумуляторних батарей

comport написав:

На ОЛХ є лужні, нікелеві батареї. Вони майже вічні. На відміну від свинцевих. Навіть вживані. А є і нові, сухі, потрібно заливати електроліт, але там луг.

Я думаю, те що я придбаю цілу купу акумуляторних батарей не змінить ситуації із їх зарядкою. Але дякую обов'язково гляну.

15 Відповідь від comport

  • comport
  • Користувач
  • Поза форумом
  • Звідки: Львів
  • Дата реєстрації: 09.04.2019
  • Повідомлень: 699
    • Репутація: 115

Re: Завдання із зарядкою акумуляторних батарей

Можна підключити дві батареї до ДБЖ паралельно. І ввімкнути максимальний струм заряду 10 ампер чи більше.

Подякували: Torbins1

16 Відповідь від HetmanNet Востаннє редагувалося HetmanNet (22.12.2022 12:54:51)

  • HetmanNet
  • HetmanNet
  • Ліцензований троль форуму Replace
  • Поза форумом
  • Звідки: Кременчук, Україна
  • Дата реєстрації: 18.07.2012
  • Повідомлень: 4 690
    • Репутація: 2461

Re: Завдання із зарядкою акумуляторних батарей

lucas-kane написав:

Мені радили придбати Літієвий або Гелевий АКБ, але ціни на низ захмарні. Крім того, я думаю навіть, якщо я придбаю ці акуми проблема все одно нікуди не зникне.

Якщо придбаєш високострумовий літієвий із запасом по ємності 20-30% то зникне, бо його можна буде зарядити навіть за годину відповідною зарядкою та обдуві. Запас треба бо його зазвичай можна високим струмом зарядити десь до 80% ємності.
Правда є одна проблема, ваш UPS не підтримує літієві батареї.

Подякували: lucas-kane1

17 Відповідь від comport Востаннє редагувалося comport (22.12.2022 12:57:20)

  • comport
  • Користувач
  • Поза форумом
  • Звідки: Львів
  • Дата реєстрації: 09.04.2019
  • Повідомлень: 699
    • Репутація: 115

Re: Завдання із зарядкою акумуляторних батарей

Для літієвих діє той самий закон. Менші струми - довше життя. Упсу однаково якій акумулятор під'єднати. Але струм заряду однаковий 5 або 10 ампер на вибір (для цієї моделі упса).

18 Відповідь від HetmanNet Востаннє редагувалося HetmanNet (22.12.2022 15:15:12)

  • HetmanNet
  • HetmanNet
  • Ліцензований троль форуму Replace
  • Поза форумом
  • Звідки: Кременчук, Україна
  • Дата реєстрації: 18.07.2012
  • Повідомлень: 4 690
    • Репутація: 2461

Re: Завдання із зарядкою акумуляторних батарей

comport написав:

Для літієвих діє той самий закон. Менші струми - довше життя. Упсу однаково якій акумулятор під'єднати. Але струм заряду однаковий 5 або 10 ампер на вибір (для цієї моделі упса).

Упсу може однаково, а ось літію ні. Щодо літію то для нього допустимі значно більші зарядні струми для заявлених циклів, який і так більше ніж у різного роду свинцю. Якщо для різних свинцевих 0.1С то є нормальним, то для літію 0.2С, а для більш якісного високострумого 0.5С, а якщо жертвувати ємністю та з примусовим охолодженням то навіть 1С-2С можна досягти.

Подякували: lucas-kane1

19 Відповідь від comport

  • comport
  • Користувач
  • Поза форумом
  • Звідки: Львів
  • Дата реєстрації: 09.04.2019
  • Повідомлень: 699
    • Репутація: 115

Re: Завдання із зарядкою акумуляторних батарей

Літієві дорожчі. Саморобні потребують захисних контролерів. Бо їх легше спалити/вивести з ладу. Можна купити готовий від велосипеду/електроскутера/самоката.
Можна купити елементи від акумуляторів електроавтомобілів. Наприклад, Ніссан Ліф. Бувають на ОЛХ.
На цьому форумі багато запчастин та готових виробів. https://electroavtosam.com.ua/forums/se … ive_topics

Подякували: lucas-kane1

20 Відповідь від lucas-kane Востаннє редагувалося lucas-kane (22.12.2022 16:06:52)

  • lucas-kane
  • Користувач
  • Поза форумом
  • Дата реєстрації: 13.01.2021
  • Повідомлень: 234
    • Репутація: 146

Re: Завдання із зарядкою акумуляторних батарей

Мав справу тільки із li-ion. Мої знання поверхневі із цим видом акумуляторів та за своєю діяльністю ніколи глибоко не занурювався у вивчення даного виду батарей. Коротко те, що про них відомо так це, - їх заряд потрібно тримати у межах 2.5-4.2 В. Ставити захист в залежності від кількості послідовно з'єднаних елементів та заряджати відповідним блоком живлення (та ще забув додати, що заряджаються вони якраз кожен елемент окремо. Через те час заряду менший). Задумався над покупкою LiFePO4, але просто із-за космічних цін відклав дану затію до найкращих часів. І коли пан HetmanNet сказав, що моє ДБЖ не підходить для заряду даного АКБ, почав шукати інформацію.
Так дійсно, на просторах Інтернет відкрив характеристики вищезгаданої батареї. З них випливає що мін./мак. напруга на даному АКБ 10-14.6. В. У середині збірка із елементів 4S2P для 100 А*год. Це виходить на одному елементі 2.5-3.65 В. І щоб зарядити даний АКБ, моє ДБЖ має видавати напругу у 14.6 В (а видає 13.8 В.). Виходить, що купити даний вид акумулятора я маю ще придбати ДБЖ. :(
Я думав, що LiFePO4 та Li-Ion схожі між собою. Так як найближча по напрузі батарея з li-ion - це 3S (10.8-12.6В). Завжди гадав що Li-тієві акуми можна приробити до мого ДБЖ. І 13.8 В повинно вистачити для зарядки, а далі мав би спрацювати захист самої АКБ. Ще як варіант, - підвищити напругу заряду в схемі ДБЖ. Звичайно, перед тим ніж щось розбирати, я ще разів 10 обміркую чи варто воно того  :) .
І от питання. Якщо знайти відповідну Li-Ion батарею, чи підійде вона до мого ДБЖ? Якщо вирівняти напругу на виході безперебійника, чи спрацює даний задум із LiFePO4?
