1 Востаннє редагувалося allspice (11.07.2014 23:02:26)

Тема: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

Весь інтернет перерив нічого путнього не найшов.

Може хтось робив блок живлення, порадьте щось хороше...


Потрібно щоб можна було регулювати напругу і ток

Хто знає якийсь кращий БЖ, навіть не з такими параметрами як я написав всерівно пишіть...

2

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

мало незабув ще потрібно захист від перевантаження...

3 Востаннє редагувалося Chemist-i (11.07.2014 23:07:37)

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

А чим Вас не влаштовує те, що випускає промисловість?
на будь-який колір, запах і гаманець

А можна купити без регуляторів а потім на крєнках сі зробит регулювання виходу, дешевше і сердитіше.

4

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

Chemist-i написав:

А чим Вас не влаштовує те, що випускає промисловість?
на будь-який колір, запах і гаманець

А можна купити без регуляторів а потім на крєнках сі зробит регулювання виходу, дешевше і сердитіше.

з регуляторами дорого для мене, а от готовому блоку живлення приробити регулятори можна...

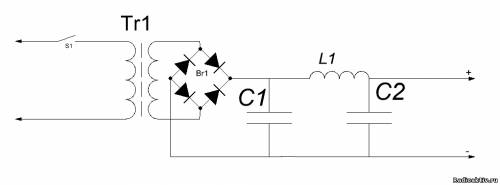

або самому зробити БЖ по такій схемі:

Post's attachments

10360659.jpg 7.84 kb, 316 downloads since 2014-07-11

5

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

allspice написав:
Chemist-i написав:

А чим Вас не влаштовує те, що випускає промисловість?
на будь-який колір, запах і гаманець

А можна купити без регуляторів а потім на крєнках сі зробит регулювання виходу, дешевше і сердитіше.

з регуляторами дорого для мене, а от готовому блоку живлення приробити регулятори можна...

або самому зробити БЖ по такій схемі:

Всі ми любимо велосипеди, але навіщо?
1
2
3
Увага! то все жосткий китай і ноутбука їм заряджати не можна.

6

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

Chemist-i написав:
allspice написав:
Chemist-i написав:

А чим Вас не влаштовує те, що випускає промисловість?
на будь-який колір, запах і гаманець

А можна купити без регуляторів а потім на крєнках сі зробит регулювання виходу, дешевше і сердитіше.

з регуляторами дорого для мене, а от готовому блоку живлення приробити регулятори можна...

або самому зробити БЖ по такій схемі:

Всі ми любимо велосипеди, але навіщо?
1
2
3
Увага! то все жосткий китай і ноутбука їм заряджати не можна.

а що не так в тій схемі, занадто проста?

7

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

allspice написав:

Весь інтернет перерив нічого путнього не найшов.

Може хтось робив блок живлення, порадьте щось хороше...


Потрібно щоб можна було регулювати напругу і ток

Хто знає якийсь кращий БЖ, навіть не з такими параметрами як я написав всерівно пишіть...

Гуглити пробував? http://www.cqham.ru/images/lab2.gif

8

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

Ось варіант, який трохи цікавіший:
http://radiomaster.com.ua/9492-laborato … aciey.html
Загалом раджу шукати схеми у журналах для радіоаматорів, але і там бувають із косяками.

9

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

HetmanNet написав:

Ось варіант, який трохи цікавіший:
http://radiomaster.com.ua/9492-laborato … aciey.html
Загалом раджу шукати схеми у журналах для радіоаматорів, але і там бувають із косяками.

По характеристиках мені сподобалася ця схема
В цій схемі трансформатор має бути з двома вторинними  обмотками з якою напругою? 5 і 30 вольт?

10 Востаннє редагувалося HetmanNet (12.07.2014 14:48:38)

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

allspice написав:
HetmanNet написав:

Ось варіант, який трохи цікавіший:
http://radiomaster.com.ua/9492-laborato … aciey.html
Загалом раджу шукати схеми у журналах для радіоаматорів, але і там бувають із косяками.

По характеристиках мені сподобалася ця схема
В цій схемі трансформатор має бути з двома вторинними  обмотками з якою напругою? 5 і 30 вольт?

Не 5В а 12В, бо там +5В і -5В. Щодо 30В, то там скоріше всього на 36В обмотка, бо мінус втрати і т.д. буде трохи більше 30В. Тобто треба трансформатор з однією вториною обмоткою на 36В і однією вторинною обмоткою на 12В яка має середню точку. Це схоже на трансформатор із старих теликів і радіопримачів, здається останні моделі лампових. Ну одним пошукай на радіоринку совкову техніку чи десь у селах.
При потребі це може бути два різних трансформатора. Щодо вторички на 12В із середньою точкою то доведеться пошукати. Може бути написано +6В і -6В, або два виводи по 6В, а при прозвонці показує що це дві послідовних обмотки на 6В. Ну одним словом цей трансформатор знайти важче, але легше ніж коли один з двома вторинними обмотками.
Із вторичкою на 36В дуже широко використовують зараз у промисловій автоматиці, тож шукати можна у електротехнічних крамницях, а не лише у радіомагазинах, а той що на 12В із середньою точкою доведеться шукати лиш у радіокрамницях, іноді бачив такі у старих блоках живлення до комп'ютерів, бо там є +5В і -5В які подають на материнку, також є +12 і -12В, тож не переплутай трансформатори.

11

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

HetmanNet написав:

Не 5В а 12В, бо там +5В і -5В. Щодо 30В, то там скоріше всього на 36В обмотка, бо мінус втрати і т.д. буде трохи більше 30В. Тобто треба трансформатор з однією вториною обмоткою на 36В і однією вторинною обмоткою на 12В яка має середню точку. Це схоже на трансформатор із старих теликів і радіопримачів, здається останні моделі лампових. Ну одним пошукай на радіоринку совкову техніку чи десь у селах.
При потребі це може бути два різних трансформатора. Щодо вторички на 12В із середньою точкою то доведеться пошукати. Може бути написано +6В і -6В, або два виводи по 6В, а при прозвонці показує що це дві послідовних обмотки на 6В. Ну одним словом цей трансформатор знайти важче, але легше ніж коли один з двома вторинними обмотками.
Із вторичкою на 36В дуже широко використовують зараз у промисловій автоматиці, тож шукати можна у електротехнічних крамницях, а не лише у радіомагазинах, а той що на 12В із середньою точкою доведеться шукати лиш у радіокрамницях, іноді бачив такі у старих блоках живлення до комп'ютерів, бо там є +5В і -5В які подають на материнку, також є +12 і -12В, тож не переплутай трансформатори.


То ви цю схему не пробували самі?
Мені треба щось провірене, навіть не з такими параметрами які я написав.
А яким блоком живлення користуєтеся ви?

12

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

allspice написав:
HetmanNet написав:

Не 5В а 12В, бо там +5В і -5В. Щодо 30В, то там скоріше всього на 36В обмотка, бо мінус втрати і т.д. буде трохи більше 30В. Тобто треба трансформатор з однією вториною обмоткою на 36В і однією вторинною обмоткою на 12В яка має середню точку. Це схоже на трансформатор із старих теликів і радіопримачів, здається останні моделі лампових. Ну одним пошукай на радіоринку совкову техніку чи десь у селах.
При потребі це може бути два різних трансформатора. Щодо вторички на 12В із середньою точкою то доведеться пошукати. Може бути написано +6В і -6В, або два виводи по 6В, а при прозвонці показує що це дві послідовних обмотки на 6В. Ну одним словом цей трансформатор знайти важче, але легше ніж коли один з двома вторинними обмотками.
Із вторичкою на 36В дуже широко використовують зараз у промисловій автоматиці, тож шукати можна у електротехнічних крамницях, а не лише у радіомагазинах, а той що на 12В із середньою точкою доведеться шукати лиш у радіокрамницях, іноді бачив такі у старих блоках живлення до комп'ютерів, бо там є +5В і -5В які подають на материнку, також є +12 і -12В, тож не переплутай трансформатори.

То ви цю схему не пробували самі?
Мені треба щось провірене, навіть не з такими параметрами які я написав.
А яким блоком живлення користуєтеся ви?

Я пробував подібну схему, і теж з цього журналу чи подібного. Ну з цього журналу теж брав схеми, але не пам'ятаю чи для блока живлення була саме з нього. у моєму випадку я ще трохи допрацьовував, бо мав два канали по 30В, для кожного з них свій трансформатор з вторичкою на 36В (в більшості схем лабораторних блоків живлення беруть трансформатор з вторичкою на 36В, ну звісно якщо він до 30В), також один трансформатор з блока живлення старого компа, аби отримати +12 і -12 та +5 і -5. Допрацювання були, бо за основу брав схему на один канал, тож фактично половину схеми повторив, тобто +5 і -5 та +12 і -12 бралися на обидві схеми зі спільної частини, а ланцюги на 30В були продубльовані зі своїми трансформаторами. У схемі мав аналогові вольтметр і амперметр, який замінив на цифрові на основі мікроконтролерів AVR, схему їхню взяв з журналів Радіоматор і Радіо, там були схеми мілівольтметра, які вдосконалив і отримав вольтметр до 40В, аналогічно зі схемами амперметра. Додав запобіжники у ланцюги де були загрози високих струмів у аварійних випадках (про ці ланцюги прочитав у описі принципу роботи). Додав вимикачі перед первинною обмоткою трансформаторів 220/36. В програму амперметра вніс апгрейд, додавши перевірку на максимальний струм який можна було встановити, а на виходи блока додав реле, тобто якщо струм ставав більше встановленого то вимикалося реле на виході і тим самим відключалося навантаження. Також цим реле можна було керувати за допомогою кнопок , тобто вмикати і вимикати, тобто виставив напругу і натиснув кнопку щоб подати напругу на навантаження. Ще один апгрейд схеми було заміна одного змінного резистора на кілька, тобто одним виставляв грубо, а іншим більш точно підлаштовував. Таким чином стало легше виставляти напругу з точністю до 0.1 В. Тож якщо маєш терпіння книги з електротехніки і журнали для радіоматорів у зуби, паяльник у руки та вперед пробувати та експериментувати. Не все було зроблено з першого разу, починав зі схеми із журналу і поступово вдосконалював її:
Заміна резисторів на кілька, додав вимикачі, заміна вольтметрів на цифрові аналоги, додав реле на виході зі схемою керування на тригерах і логіці, потім додав амперметр вже з виходом для підключення до схеми керування реле що на виході та додатковими кнопками, потім апгрейдив прошивку амперметра, щоб була можливість виставляти максимальний струм обмеження і т.д. В результаті мав лабораторний блок живлення який у той час ще хрін знайдеш у продажі. Блок живлення лишився у гуртку, їм довго ще користувалися після мого уходу. Потім невідомо де подівся, одні кажуть він згорів і його викинули, інші що хтось його поцупив.
Тож не шукай перевірених схем, а просто вивчи електротехніку і сам оціни працездатність однієї схеми із журналу.

Подякували: allspice1

13 Востаннє редагувалося allspice (12.07.2014 21:38:03)

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

HetmanNet написав:
allspice написав:
HetmanNet написав:

Не 5В а 12В, бо там +5В і -5В. Щодо 30В, то там скоріше всього на 36В обмотка, бо мінус втрати і т.д. буде трохи більше 30В. Тобто треба трансформатор з однією вториною обмоткою на 36В і однією вторинною обмоткою на 12В яка має середню точку. Це схоже на трансформатор із старих теликів і радіопримачів, здається останні моделі лампових. Ну одним пошукай на радіоринку совкову техніку чи десь у селах.
При потребі це може бути два різних трансформатора. Щодо вторички на 12В із середньою точкою то доведеться пошукати. Може бути написано +6В і -6В, або два виводи по 6В, а при прозвонці показує що це дві послідовних обмотки на 6В. Ну одним словом цей трансформатор знайти важче, але легше ніж коли один з двома вторинними обмотками.
Із вторичкою на 36В дуже широко використовують зараз у промисловій автоматиці, тож шукати можна у електротехнічних крамницях, а не лише у радіомагазинах, а той що на 12В із середньою точкою доведеться шукати лиш у радіокрамницях, іноді бачив такі у старих блоках живлення до комп'ютерів, бо там є +5В і -5В які подають на материнку, також є +12 і -12В, тож не переплутай трансформатори.

То ви цю схему не пробували самі?
Мені треба щось провірене, навіть не з такими параметрами які я написав.
А яким блоком живлення користуєтеся ви?

Я пробував подібну схему, і теж з цього журналу чи подібного. Ну з цього журналу теж брав схеми, але не пам'ятаю чи для блока живлення була саме з нього. у моєму випадку я ще трохи допрацьовував, бо мав два канали по 30В, для кожного з них свій трансформатор з вторичкою на 36В (в більшості схем лабораторних блоків живлення беруть трансформатор з вторичкою на 36В, ну звісно якщо він до 30В), також один трансформатор з блока живлення старого компа, аби отримати +12 і -12 та +5 і -5. Допрацювання були, бо за основу брав схему на один канал, тож фактично половину схеми повторив, тобто +5 і -5 та +12 і -12 бралися на обидві схеми зі спільної частини, а ланцюги на 30В були продубльовані зі своїми трансформаторами. У схемі мав аналогові вольтметр і амперметр, який замінив на цифрові на основі мікроконтролерів AVR, схему їхню взяв з журналів Радіоматор і Радіо, там були схеми мілівольтметра, які вдосконалив і отримав вольтметр до 40В, аналогічно зі схемами амперметра. Додав запобіжники у ланцюги де були загрози високих струмів у аварійних випадках (про ці ланцюги прочитав у описі принципу роботи). Додав вимикачі перед первинною обмоткою трансформаторів 220/36. В програму амперметра вніс апгрейд, додавши перевірку на максимальний струм який можна було встановити, а на виходи блока додав реле, тобто якщо струм ставав більше встановленого то вимикалося реле на виході і тим самим відключалося навантаження. Також цим реле можна було керувати за допомогою кнопок , тобто вмикати і вимикати, тобто виставив напругу і натиснув кнопку щоб подати напругу на навантаження. Ще один апгрейд схеми було заміна одного змінного резистора на кілька, тобто одним виставляв грубо, а іншим більш точно підлаштовував. Таким чином стало легше виставляти напругу з точністю до 0.1 В. Тож якщо маєш терпіння книги з електротехніки і журнали для радіоматорів у зуби, паяльник у руки та вперед пробувати та експериментувати. Не все було зроблено з першого разу, починав зі схеми із журналу і поступово вдосконалював її:
Заміна резисторів на кілька, додав вимикачі, заміна вольтметрів на цифрові аналоги, додав реле на виході зі схемою керування на тригерах і логіці, потім додав амперметр вже з виходом для підключення до схеми керування реле що на виході та додатковими кнопками, потім апгрейдив прошивку амперметра, щоб була можливість виставляти максимальний струм обмеження і т.д. В результаті мав лабораторний блок живлення який у той час ще хрін знайдеш у продажі. Блок живлення лишився у гуртку, їм довго ще користувалися після мого уходу. Потім невідомо де подівся, одні кажуть він згорів і його викинули, інші що хтось його поцупив.
Тож не шукай перевірених схем, а просто вивчи електротехніку і сам оціни працездатність однієї схеми із журналу.

а цей нормальний?
https://www.youtube.com/watch?v=kFEz8pGrGCA

14

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

allspice написав:
HetmanNet написав:
allspice написав:

То ви цю схему не пробували самі?
Мені треба щось провірене, навіть не з такими параметрами які я написав.
А яким блоком живлення користуєтеся ви?

Я пробував подібну схему, і теж з цього журналу чи подібного. Ну з цього журналу теж брав схеми, але не пам'ятаю чи для блока живлення була саме з нього. у моєму випадку я ще трохи допрацьовував, бо мав два канали по 30В, для кожного з них свій трансформатор з вторичкою на 36В (в більшості схем лабораторних блоків живлення беруть трансформатор з вторичкою на 36В, ну звісно якщо він до 30В), також один трансформатор з блока живлення старого компа, аби отримати +12 і -12 та +5 і -5. Допрацювання були, бо за основу брав схему на один канал, тож фактично половину схеми повторив, тобто +5 і -5 та +12 і -12 бралися на обидві схеми зі спільної частини, а ланцюги на 30В були продубльовані зі своїми трансформаторами. У схемі мав аналогові вольтметр і амперметр, який замінив на цифрові на основі мікроконтролерів AVR, схему їхню взяв з журналів Радіоматор і Радіо, там були схеми мілівольтметра, які вдосконалив і отримав вольтметр до 40В, аналогічно зі схемами амперметра. Додав запобіжники у ланцюги де були загрози високих струмів у аварійних випадках (про ці ланцюги прочитав у описі принципу роботи). Додав вимикачі перед первинною обмоткою трансформаторів 220/36. В програму амперметра вніс апгрейд, додавши перевірку на максимальний струм який можна було встановити, а на виходи блока додав реле, тобто якщо струм ставав більше встановленого то вимикалося реле на виході і тим самим відключалося навантаження. Також цим реле можна було керувати за допомогою кнопок , тобто вмикати і вимикати, тобто виставив напругу і натиснув кнопку щоб подати напругу на навантаження. Ще один апгрейд схеми було заміна одного змінного резистора на кілька, тобто одним виставляв грубо, а іншим більш точно підлаштовував. Таким чином стало легше виставляти напругу з точністю до 0.1 В. Тож якщо маєш терпіння книги з електротехніки і журнали для радіоматорів у зуби, паяльник у руки та вперед пробувати та експериментувати. Не все було зроблено з першого разу, починав зі схеми із журналу і поступово вдосконалював її:
Заміна резисторів на кілька, додав вимикачі, заміна вольтметрів на цифрові аналоги, додав реле на виході зі схемою керування на тригерах і логіці, потім додав амперметр вже з виходом для підключення до схеми керування реле що на виході та додатковими кнопками, потім апгрейдив прошивку амперметра, щоб була можливість виставляти максимальний струм обмеження і т.д. В результаті мав лабораторний блок живлення який у той час ще хрін знайдеш у продажі. Блок живлення лишився у гуртку, їм довго ще користувалися після мого уходу. Потім невідомо де подівся, одні кажуть він згорів і його викинули, інші що хтось його поцупив.
Тож не шукай перевірених схем, а просто вивчи електротехніку і сам оціни працездатність однієї схеми із журналу.

а цей нормальний?
https://www.youtube.com/watch?v=kFEz8pGrGCA

Ні, занадто примітивний. Немає ніякого захисту. Струм до 1,5 А є достатнім для дрібної електроніки, там різних примітивних схем на мікроконтролерах і т.д. У випадку к.з. бери паяльник і паяй новий. Загалом ідея використати LM317 є непоганою, але без вихідного транзистора є жахливою.
Нижче схема є трохи сумнівною, але більше схожою на те що просив у першому пості. Пошукай щось подібне.
http://www.cqham.ru/images/lab2.gif
Не шукай занадто примітивних схем, бо у кращому випадку просто згорить, у гіршому вдарить струмом.
Дам пораду, невпевнений у інтернеті, то знайди десь 80х років книжку для радіолюбителів, де купа різних схем та пошукай якусь середньої складності, іноді там є непогані схеми. Візьми її та попроси на форумі радіоаматорів допомогу із пошуком аналогів запчастинам, можеш сказати що грошей немає на заводський блок живлення а хо почати освоювати вже практично. Тож допоможуть дуже швидко. Головне почитай цю книжку, щоб не задавати занадто дурних питань, а то не повірять що тобі він справді треба. Не хо на форумі десь набридати, то візьми підшивку журналів радіоаматор та радіо, та пошукай схему блока живлення, якщо автор посилається на іншу схему то і її поглянь, якщо на книжку для радіолюбителів то скоріше всього хтось замість тебе вже зробив вище згадане, тобто стару схему виконав на нових компонентах. Схеми обирай де як можна детальніший опис принципу роботи і налаштування.

15

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

Вибачте за дурне запитання, но чому в БЖ від компа току більше 5 ампер,при тому з маціпуньким трансформатором?

16

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

allspice написав:

Вибачте за дурне запитання, но чому в БЖ від компа току більше 5 ампер,при тому з маціпуньким трансформатором?

Бо БЖ від компа імпульсний і його трансформатор працює на частоті десь 30 - 50 КГц, а може й більше, залежно від конкретної реалізації

Подякували: Chemist-i1

17 Востаннє редагувалося allspice (17.03.2015 23:35:56)

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

я купив блок живлення від старого компа, після того як зробити КЗ він дзищав поки його невимкнути, таке бувадо навіть коли він бу вімкнений і я ним не живився, я подумав що це проблема в конденсаторах (ті що я обвів прямокутником)

Випаяв одн після того вімкнув дзищання було мене
Потім навпаки випаяв інший, після вімкнення в тому місці де я обвів овалом стався маленький спалах я так і непоняв звідки...
Після того БЖ не працює, я припаяв на запобіжник поверх проволочку, але всерівно БЖ не працює, підкажіть що то могло згоріти?

18

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

Ліричний відступ: Коли Ви випаюєте конденсатор (який згладжував пульсації) ті пульсації йдуть далі по схемі у транзистори, чи діоди, мосфєти і т.д., і вбивають їх швидко і впевнено (перебільшенням номінальних значень)

19 Востаннє редагувалося HetmanNet (14.07.2014 23:10:28)

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

allspice написав:

я купив блок живлення від старого компа, після того як зробити КЗ він дзищав поки його невимкнути, таке бувадо навіть коли він бу вімкнений і я ним не живився, я подумав що це проблема в конденсаторах (ті що я обвів прямокутником)

Випаяв одн після того вімкнув дзищання було мене
Потім навпаки випаяв інший, після вімкнення в тому місці де я обвів овалом стався маленький спалах я так і непоняв звідки...
Після того БЖ не працює, я припаяв на запобіжник поверх проволочку, але всерівно БЖ не працює, підкажіть що то могло згоріти?
http://s019.radikal.ru/i624/1407/19/7416bb0226ad.jpg

Після фрази

allspice написав:

я припаяв на запобіжник поверх проволочку

і фотки тієї "проволочки" у мене відпало будь-яке бажання вам допомогти. Бо дійсно страшно стає за Вас та за тих хто стикнеться з Вашими майбутніми творіннями. Підкажу: 0,1 А вбиває всіх без виключення, а у блока живлення на 450 Вт більше 2А на первичке.

20

Re: Як зробити лабораторний блок живлення від 0 до 20 V і током до 5 A?

HetmanNet написав:

Після фрази

allspice написав:

я припаяв на запобіжник поверх проволочку

і фотки тієї "проволочки" у мене відпало будь-яке бажання вам допомогти. Бо дійсно страшно стає за Вас та за тих хто стикнеться з Вашими майбутніми творіннями. Підкажу: 0,1 А вбиває всіх без виключення, а у блока живлення на 450 Вт більше 2А на первичке.

цей блок живлення на 200w

ну а шо мені треба було робити? я випаяв запобіжник провірив мультиментром виявилося що спаляний, а поряд інших запобіжників небуло вирішив припаяти кусок дротика, подивитися чи він хоч запуститься, а він всерівно не запустився...
