Тема: [ Моделювання ] Поясніть що відбувається, не зрозуміла поведінка

Я зробив просту схему, де є
транзистори 2N1711
Collector-Base Voltage (IE = 0) 75 V
Collector-Emitter Voltage (RBE ≤ 10Ω) 50 V
Emitter-Base Voltage (IC = 0) 7 V
і ще деякі елементи що не потребують опису.

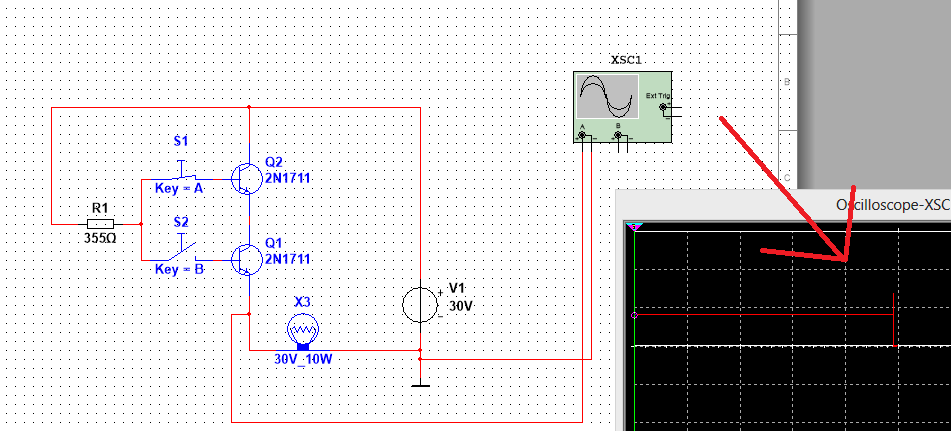

Проблема така, коли я розмикаю перемикач S2 осцилограф показує підвищення напруги на колі, і зразу ж програма кидає помилку
"A simulation error has occurred. Would you like to run the Convergence Assistant to attempt to resolve this problem automatically ?"

http://replace.org.ua/misc.php?action=pun_attachment&item=1567&download=0

Притому, якщо я розмикаю перемикач S2 до початку симуляції, і вже з розімкненим перемикачем включаю симуляцію, то коло працює. Тобто, лампочка Х3 не робить бо транзистор Q1 не відкрився, а якщо замкнути перемикач S2 то тоді транзистор Q1 відкривається і лампочка Х3 працює, але при розмикані перемикача (під час симуляції) S2 та ж проблема.

Можливо я щось упустив ? В чому може бути проблема ?

Якщо потрібно то я можу скинути файл з схемою

Post's attachments

Untitled.png 19.19 kb, 228 downloads since 2017-05-30

2

Re: [ Моделювання ] Поясніть що відбувається, не зрозуміла поведінка

А з чого Ви взяли, що це має працювати?
І з чого Ви взяли, що тригер має так виглядати?

Подякували: Betterthanyou1

3 Востаннє редагувалося Betterthanyou (30.05.2017 16:32:52)

Re: [ Моделювання ] Поясніть що відбувається, не зрозуміла поведінка

Chemist-i написав:

А з чого Ви взяли, що це має працювати?

Намій погляд коло виглядає працездатно, тому я і виріши що це коло має працювати

Chemist-i написав:

І з чого Ви взяли, що тригер має так виглядати?

Я не писав що це тригер, я намагаюся зібрати логічний елемент "і" на базі транзисторів.
https://upload.wikimedia.org/wikipedia/commons/7/7e/TransistorANDgate.png

Подякували: 0xDADA11C7, HetmanNet2

4 Востаннє редагувалося Betterthanyou (30.05.2017 16:51:34)

Re: [ Моделювання ] Поясніть що відбувається, не зрозуміла поведінка

Ще раз розкажу про проблему
зараз, я включаю з розімкненим перемикачем S2. Робить
http://replace.org.ua/extensions/om_images/img/592d86f60bfe5/Untitled.png
Замикаю перемикач. Робить
http://replace.org.ua/extensions/om_images/img/592d86f60bfe5/Untitled1.png
Намагаюся розімкнути. Помилка і плюс прижок напруги
http://replace.org.ua/extensions/om_images/img/592d86f60bfe5/Untitled2.png

Подякували: 0xDADA11C71

5

Re: [ Моделювання ] Поясніть що відбувається, не зрозуміла поведінка

Щоб ця схема працювала, потрібно перед кожним вимикачем дати свій незалежний резистор, інакше весь струм піде у базу нижнього транзистора. Залежить ще від розкиду параметрів
У моделі транзистори ідентичні. При малих напругах насичення UCEsat частина може піти і у базу верхнього (у відповідності з різницею отриманих UBE), але це буде віднімання близьких величин, тобто велика похибка. Може і не зійтися розв'язок.

6 Востаннє редагувалося Betterthanyou (30.05.2017 21:45:49)

Re: [ Моделювання ] Поясніть що відбувається, не зрозуміла поведінка

Дякую! Проблему вирішено, я не знав що є різниця як поставити резистор, один спільний чи два окремих, я думав це нінащо не вплине.

Подякували: 0xDADA11C71
